Beispiele zur Anwendung von Durchführungen aus PVC Kunststoff mit Bildern und Fotos

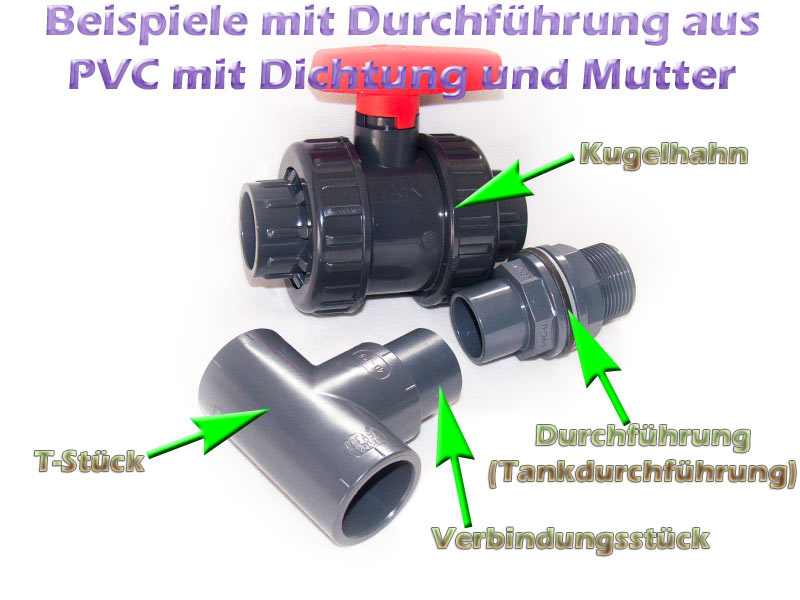

Auf diesem Bild sehen Sie eine Durchführung, welche auch als Tankdurchführung bezeichnet werden kann. Die Durchführungen bestehen immer aus 2 Dichtungen und einer Mutter. Der Grundkörper der Durchführung besitzt ein stabiles Aussengewinde. Die Durchführungen haben an beiden Seiten gleich grosse Klebemuffen (Innendurchmesser zum Einkleben von PVC Fittings). An einer Seite hat die Durchführung dann noch zusätzlich einen Klebestutzen. In diesem Beispiel werden wir den Klebestutzen der Durchführung, in die Klebemuffe eines dazu passenden Kugelhahns einkleben.

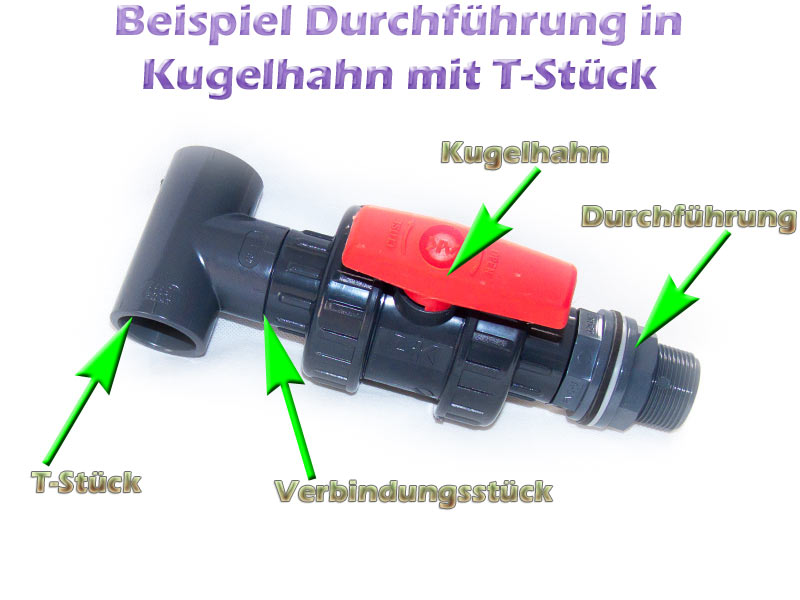

Sie sehen in diesem Bild als Beispiel zur Durchführung, wie einfach und kompakt man hier arbeiten kann. An der rechten Seite sitzt die Durchführung. Diese können wir nun an einen IBC Container oder eine Regentonne anschrauben. Wir bohren dazu ein Loch in die Tanks, die dem Aussendurchmesser des Gewindes der Durchführung entspricht. Die Durchmesser der Gewinde von diesen Durchführungen finden Sie beim jeweiligen Produkt in der Detailbeschreibung. An die andere Seite des Kugelhahns haben wir mit Hilfe des Verbindungsstücks ein T-Stück aufgeklebt. Darin können wir nun Rohre oder Klebetüllen einkleben.

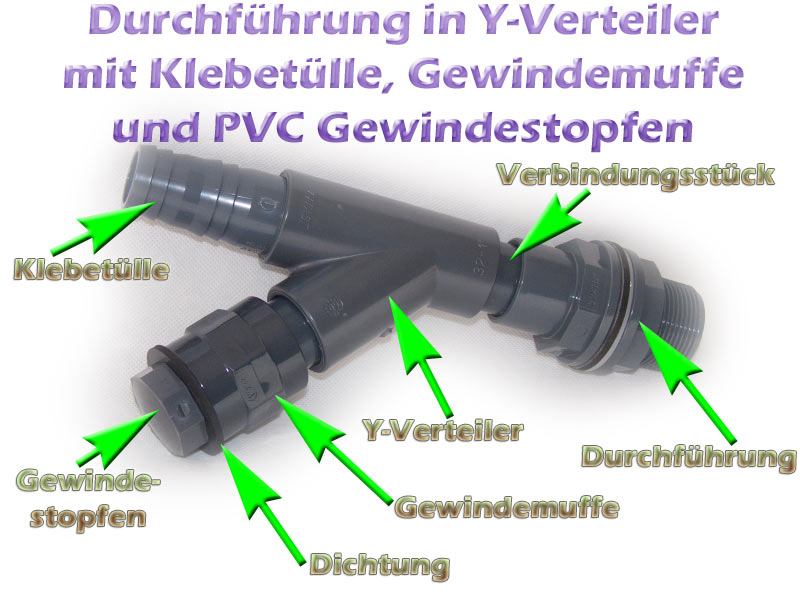

In diesem Beispiel haben wir eine Durchführung mit Hilfe eines Verbindungsstücks an die Klebemuffe eines Y-Verteilers geklebt. Zusätzlich sehen Sie eine Klebetülle an der gegenüberliegenden Seite. An der Abzweigung des Y-Verteilers haben wir mit Hilfe des Verbindungsstücks, eine Gewindemuffe angeklebt. In die Gewindemuffe haben wir einen Verschlussstopfen geschraubt. Abgedichtet wird das dann von einer normalen Dichtung (Flachdichtung). Eine tolle Konstruktion mit vielen Anschlussmöglichkeiten!

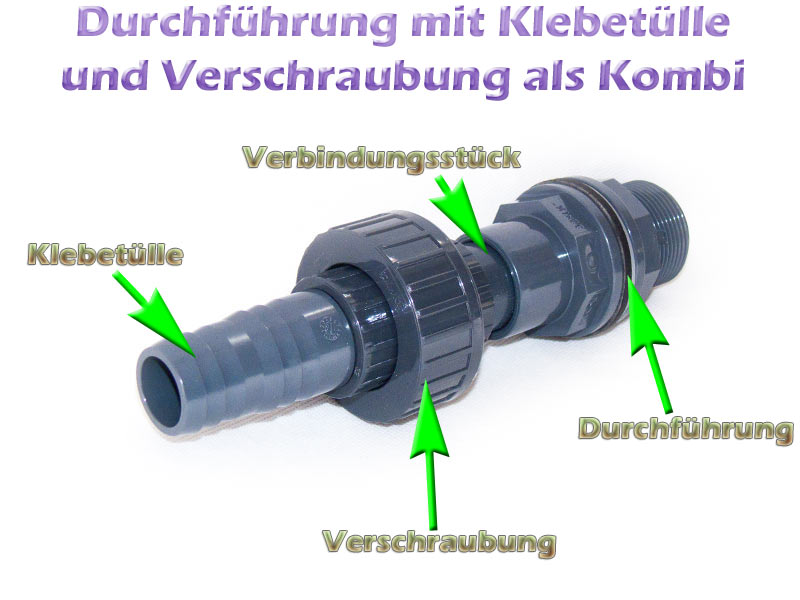

Diese Konstuktion aus PVC Fittings als Beispiel, ist vor allem durch die 2 Schraubmöglichkeiten sehr interessant. Die Durchführung wurde mit einem Verbindungsstück in die Klebemuffe einer Verschraubung eingeklebt. Hätte man eine kleinere Durchführung verwendet, hätte man den Klebestutzen direkt ohne Verbindungsstück in die Klebemuffe der Verschraubung einkleben können. An der anderen Seite wurde dann wieder eine Klebetülle in die Klebemuffe der Verschraubung eingeklebt. Somit können wir die Konstruktion an eine Regentonne anschrauben. Den Schlauchanschluss können wir dann nach Bedarf abschrauben, ohne die Durchführung lösen zu müssen.

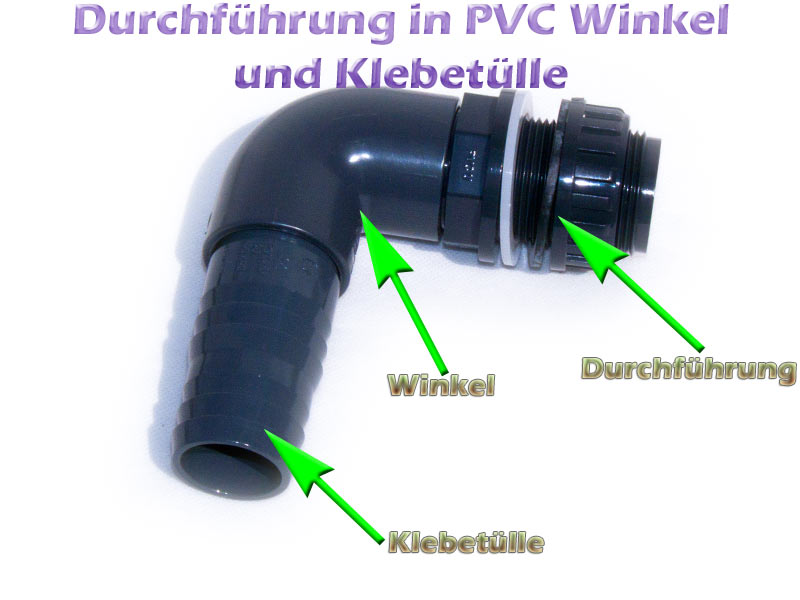

Hier wurde eine Durchführung direkt in einen PVC Winkel eingeklebt. Der Klebestutzen der Durchführung hat also den gleichen Aussendurchmesser in Millimeter, wie der Innendurchmesser der Klebemuffe des Winkels. An die andere Seite des Winkels wurde dann eine Klebetülle eingeklebt. Somit haben wir einen gebogenen Schlauchanschluss hergestellt. Alles super stabil und langlebig. Wie man PVC Fittings richtig selber kleben kann, finden Sie übrigens in unserer Anleitung dazu. Diese gebogenen Schlauchanschluss können Sie auch um 360 Grad an der Regentonne oder dem Tank drehen. Es ist auch egal, ob die weisse Dichtung innen oder aussen liegt. Das können Sie machen wie Sie möchten.

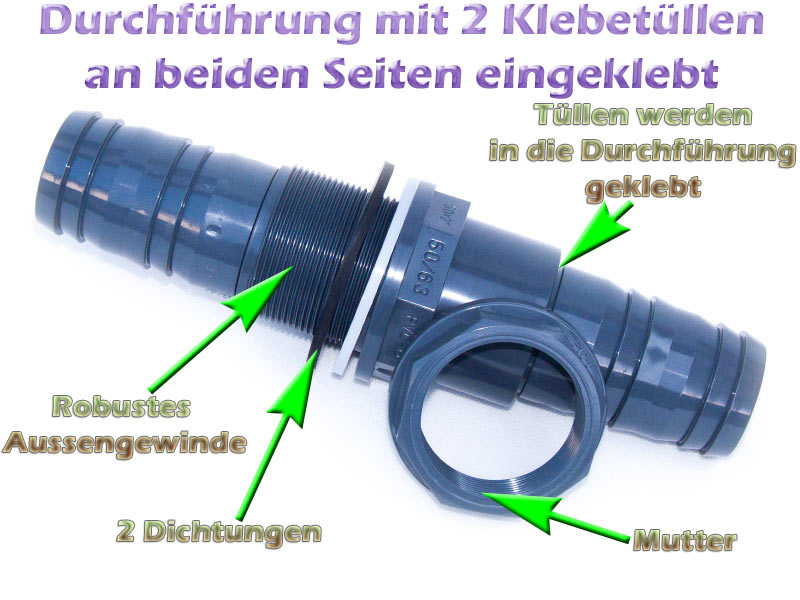

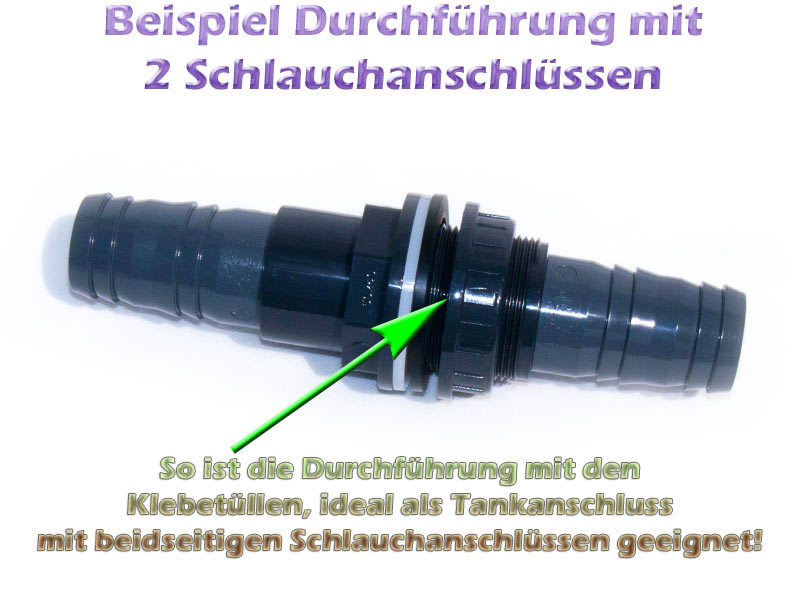

Da die Durchführungen an beiden Seiten gleich grosse Klebemuffen besitzen, können wir darin natürlich auch 2 gleich grosse Klebetüllen einkleben. Wenn man an einer Seite eine kleinere Klebetülle einkleben möchte, kann man sich mit einer Reduzierung helfen, je nachdem wie gross die kleinere Klebetülle sein muss. Dank dieser Konstruktion kann man übrigens auch einen Teichschlauch innerhalb und ausserhalb der Regentonne anschliessen. Das wird oftmals nachgefragt. Damit können Sie dieses Vorhaben realisieren. Sie können aber auch an beiden Seiten PVC Rohre einkleben, wenn Sie keinen Schlauch verwenden wollen.
Wie Sie in diesem Beispiel sehen können, kann man die Mutter auch bei eingeklebten Klebetüllen, an der Durchführung die Mutter abnehmen. Der Durchmesser des Aussengewindes ist nämlich grösser, als der der Klebetüllen oder Rohre. Sie sehen in diesem Beispiel ebenfalls, wie massiv und stabil die Durchführungen aus PVC Kunststoff hergestellt sind. Diese Durchführung wurde z.B. von VDL hergestellt. VDL ist ja für die qualitativ hochwertigen PVC Fittings weltweit bekannt. Auch wir kaufen unsere PVC Fittings bei VDL teilweise ein.
Durchführungen sind zum Anschluss an Tanks und Regentonnen sehr praktisch
Gerade bei Tanks, Teichfiltern oder Regentonnen ist es wichtig, dass die Durchführungen sehr stabil und vor allem dicht sind. Wenn so eine Durchführung abbrechen würde, wäre der Teich innerhalb von ein paar Stunden leer. Das wollen wir aber nicht riskieren und verwenden diese Durchführungen auch an unseren Auslaufhähnen für Teichfilter. Da die Muttern dieser Durchführungen aus PVC-U sind, kann man diese im Gegensatz zu PP Kunststoffmuttern sehr fest anziehen, ohne dass diese brechen. Natürlich kann man die Mutter auch so fest anziehen dass diese bricht, aber dazu müsste man schon einen Kraftakt hinlegen.
