Anwendungsbeispiele zu unseren PVC Kunststoff Kugelhähnen

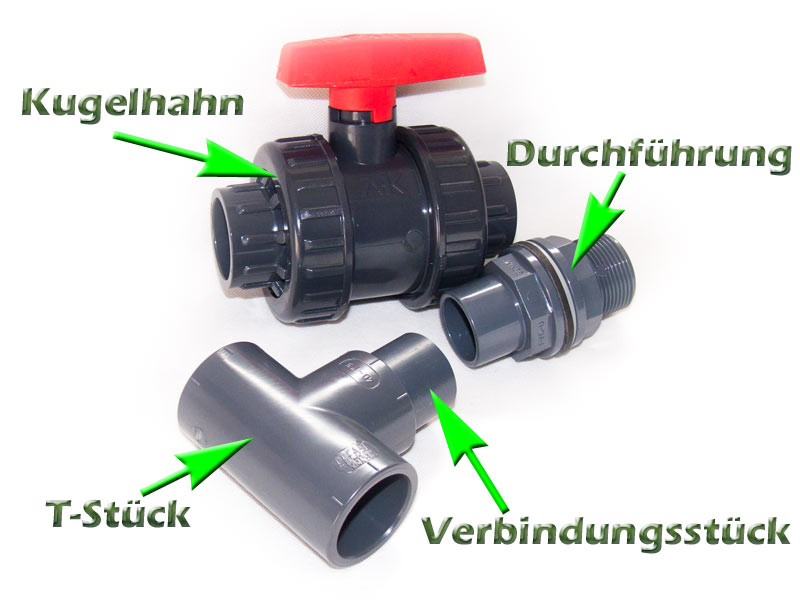

Auf diesem Bild sehen wir einen Kugelhahn, eine Durchführung, ein T-Stück und ein Verbindungsstück. Diese werden wir im nächsten Bild miteinander verkleben. Somit haben wir einen Kugelhahn mit einer massiven Gewindeverschraubung an der einen Seite und an der anderen ein T-Stück, in welches wir dann entweder PVC Rohre oder Klebetüllen einkleben können. Der Kugelhahn hat immer beidseitig gleich grosse Klebemuffen. Als Klebemuffe wird immer der Innendurchmesser, in welchen die PVC Fittings eingeklebt werden, bezeichnet. Bei den Kugelhähnen sind also lediglich die beiseitigen Innendurchmesser funktionsrelevant.

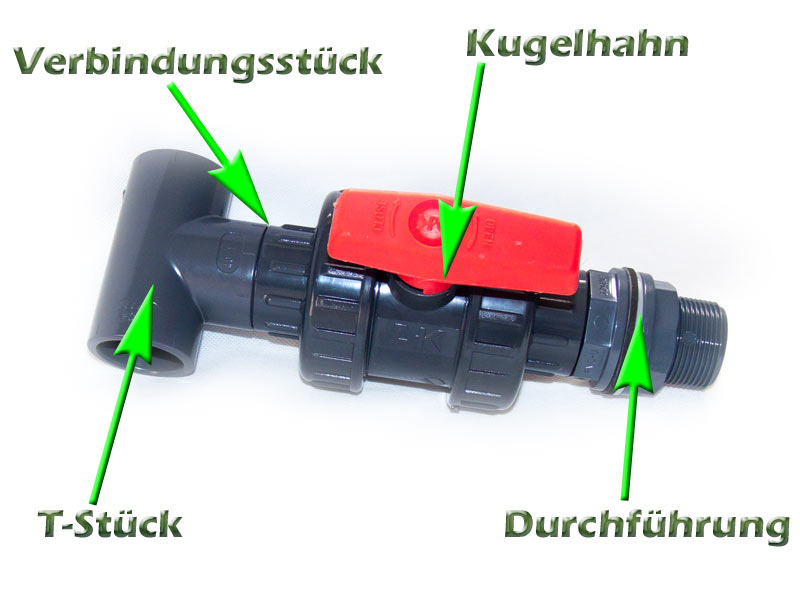

Hier sehen Sie die fertige Konstruktion mit dem Kugelhahn. An der rechten Seite steht und die massive Tankverschraubung (Bez. Durchführung) mit Dichtungen und Kontermutter zur Verfügung und auf der anderen Seite das PVC T-Stück. Das T-Stück wird mit Hilfe des Verbindungsstücks in die Klebemuffe des Kugelhahns eingeklebt. Das Verbindungsstück ist also die Brücke zwischen T-Stück und Kugelhahn, da ja beide Bauteile den gleichen Muffendurchmesser innen besitzen. Das Verbindungsstück hat also den dazu passenden Aussendurchmesser für beide Muffen. Der Aussendurchmesser des Verbindungsstücks wird dabei Klebestutzen genannt.

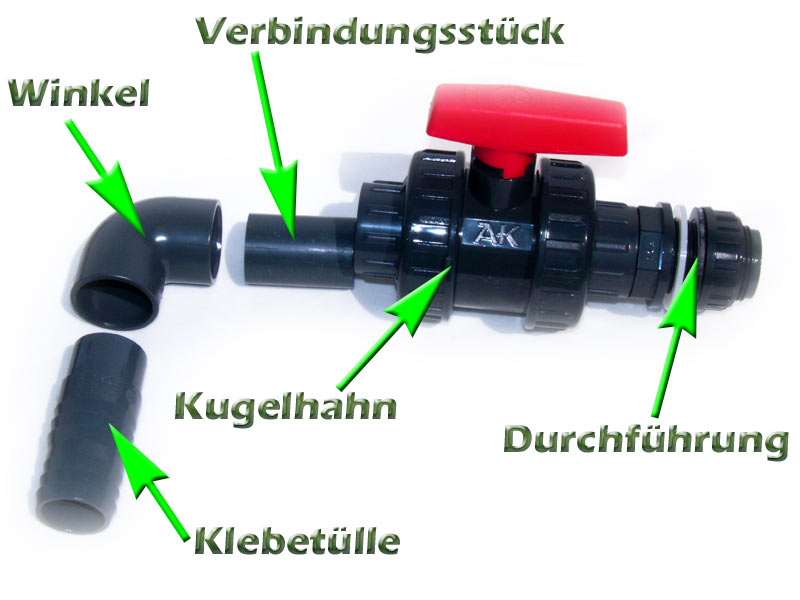

Auf diesem Bild sehen Sie, wie wir uns einen Auslaufhahn mit gebogenem Auslauf als Schlauchanschluss bauen wollen. Dabei sitzt der Kugelhahn wieder in der Mitte der Konstruktion. Auf der rechten Seite wird wieder unsere Durchführung mit Gewinde, Dichtungen und Kontermutter eingeklebt. Der Klebestutzen dieser Durchführung hat also den gleichen Aussendurchmesser, wie die Klebemuffe des Kugelhahns. Somit können wir die Durchführung direkt ohne Verbindungsstück in den Kugelhahn einkleben. Auf der linken Seite wollen wir dann einen PVC Winkel 90 Grad einkleben. Dazu benötigen wir ein Verbindungsstück, welches es ermöglicht, die Klebemuffen des Winkels und des Kugelhahns miteinander zu verbinden. In den Winkel wird dann noch die Klebetülle eingeklebt. Somit können wir an den Kugelhahn einen Teichschlauch anschliessen. Die rechte Seite mit der Durchführung, können wir z.B. an eine Regentonne, oder die Filterkammer des Teichfilters anschrauben.

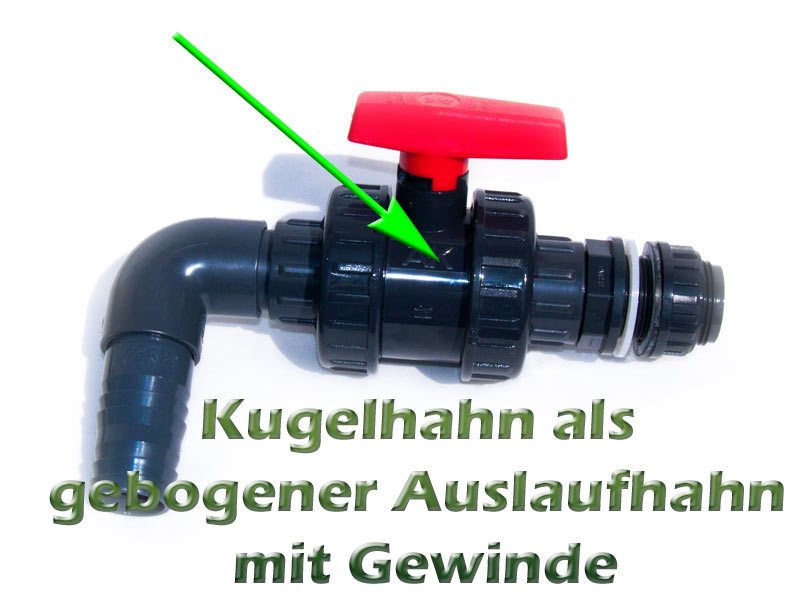

Der gebogene Auslaufhahn mit Kugelhahn ist somit fertiggestellt. So einen massiven Auslaufhahn aus PVC Kunststoff mit gebogenem Schlauchanschluss haben Sie bestimmt vorher noch nicht besessen. Sie sehen, was man alles mit den PVC Fittings überhaubt herstellen kann. Und das alles ist so stabil, dass es den Teichfilter mit Sicherheit überleben wird. Das ist auch verständlich, da diese Bauteile aus PVC-U auch in der Industrie und im Maschinenbau, schon viele Jahre lang eingesetzt werden.

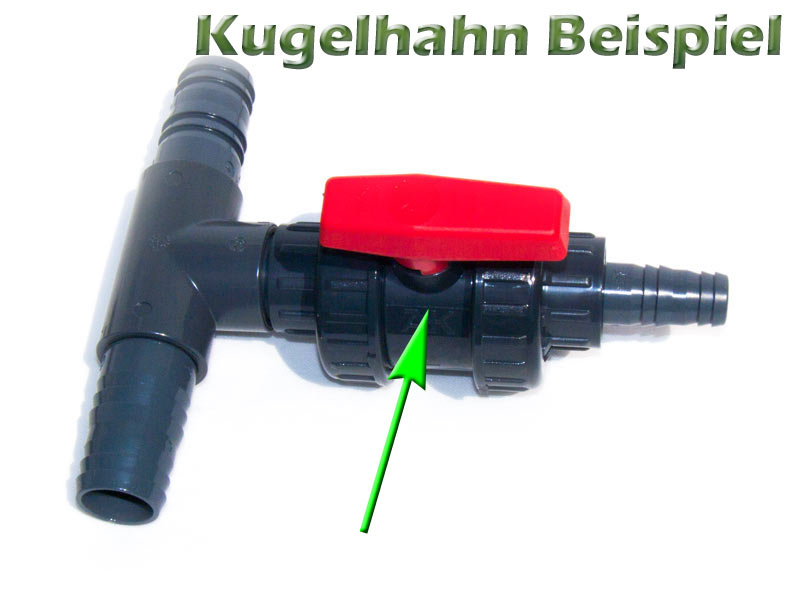

Wie man das T-Stück an den Kugelhahn anklebt wissen wir ja bereits. Dazu haben wir uns eines Verbindungsstücks beholfen. Auf der rechten Seite wollen wir in diesem Beispiel eine kleinere Klebetülle für Schlauch einkleben. Da die Klebetülle aber einen kleineren Aussendurchmesser am Klebestutzen hat, als die Klebemuffe des Kugelhahns, verwenden wir eine Reduzierung. Eine Reduzierung stellt den passenden Durchmesser von Klebetülle zu Kugelhahn her. Wenn z.B. der Aussendurchmesser der Klebetülle 25mm hat und die Klebemuffe des Kugelhahns einen Innendurchmesser von 32mm, können wir die Klebetülle nicht direkt in den Kugelhahn einkleben. Wir verwenden also eine Reduzierung mit 25mm Innendurchmesser und 32mm Aussendurchmesser. Diese Reduzierung kleben wir auf die Klebetülle auf. Somit hat unsere 25mm Klebetülle nun einen Klebestutzen mit 32mm Aussendurchmesser. Daher können wir diese kleinere Klebetülle nun direkt in die Klebemuffe des Kugelhahns einkleben.

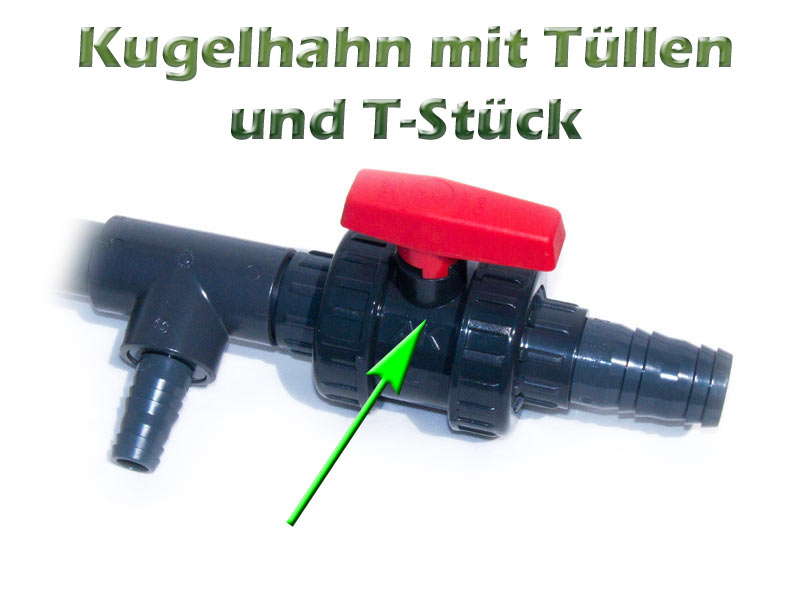

Im letzten Beispielfoto zu den Kugelhähnen sehen Sie, welche Variationen überhaupt möglich sind. Auf der rechten Seite ist eine Klebetülle für Schlauch, direkt in die Klebemuffe des Kugelhahns eingeklebt worden. Auf der linken Seite wurde ein T-Stück, mit Hilfe eines Verbindungsstücks eingeklebt. Ganz vorne am T-Stück wurde dann ein PVC Rohr eingeklebt. Als seitlicher Ausgang mit Schlauchanschluss, wurde eine kleinere Klebetülle mit Hilfe der Reduzierung eingeklebt.
Die Kugelhähne kann man mit Hilfe der Reduzierungen individuell anpassen
Da die Kugelhähne ja immer an beiden Seiten gleich grosse Innendurchmesser (Klebemuffen) besitzen, können wir diese mit Hilfe der Reduzierungen an unsere benötigten Durchmesser anpassen. Somit ist es uns möglich, auch kleinere Klebestutzen am Kugelhahn anzukleben. Der ganz besondere Vorteil von Kugelhähne ist, dass diese gegenüber Zugschiebern absolut dicht sind. Daher können wir diese Kugelhähne perfekt am Teichfilter nutzen.
