Anwendungsbeispiele zu Rohren aus PVC mit Bildern und Fotos zum Teichfilterbau

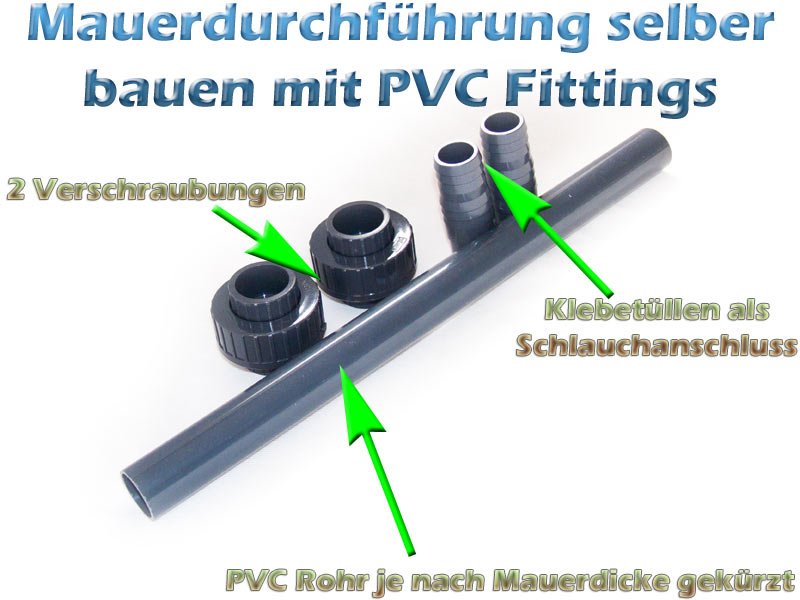

In diesem Beispiel stellen wir uns eine Mauerdurchführung mit einem PVC Rohr, 2 Verschraubungen und 2 Klebetüllen selber her. Je nach Dicke der Mauer, Wand oder Trockenmauer, können wir uns das Rohr auf die gewünschte Länge kürzen. Einfacher und praktischer, kann man eigentlich kaum eine Mauerdurchführung aus PVC Fittings selber bauen. Zumal der Preis dafür dann auch absolut günstig ist. Die Rohre können Sie hier im Shop günstig kaufen.

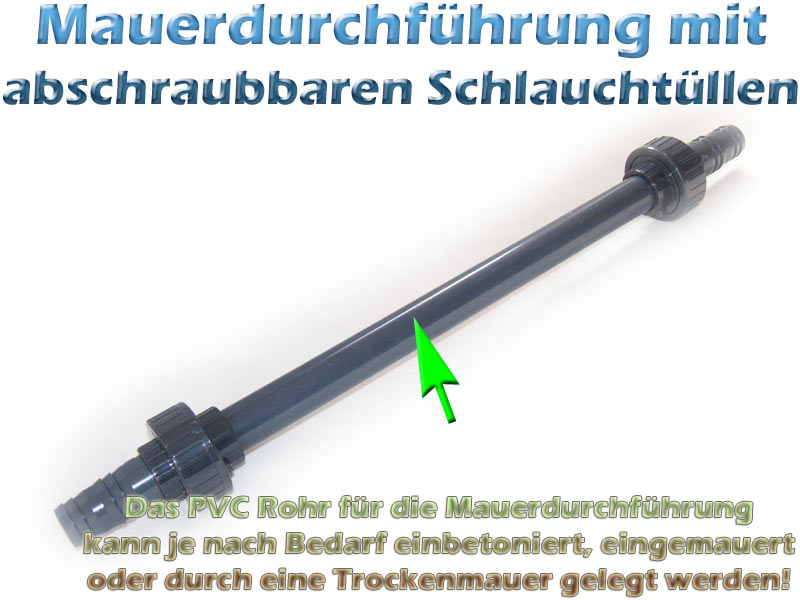

Das Rohr kann je nach Situation, auch einbetoniert werden. Das ist vor allem dann notwendig, wenn Sie einen Schlauch durch eine Mauer ziehen müssen. Den Teichschlauch selber dürfen Sie unter keinen Umständen direkt einmauern oder einbetonieren. Schlauch muss sich je nach Temperatur zusammenziehen oder ausdehnen können. Kann der Schlauch das nicht, bekommt er im Laufe der Zeit Risse. Daher darf man Schlauch auch nicht eingraben. Aber die PVC Rohre können Sie jederzeit einbetonieren oder eingraben. An die Enden des Rohrs in diesem Beispiel, haben wir normale Verschraubungen mit Gewinde geklebt. In die Verschraubungen haben wir Klebetüllen eingeklebt. Fertig ist die Mauerdurchführung mit abschraubbaren Schlauchanschlüssen. Stabil, praktisch und preisgünstig selber gebaut.

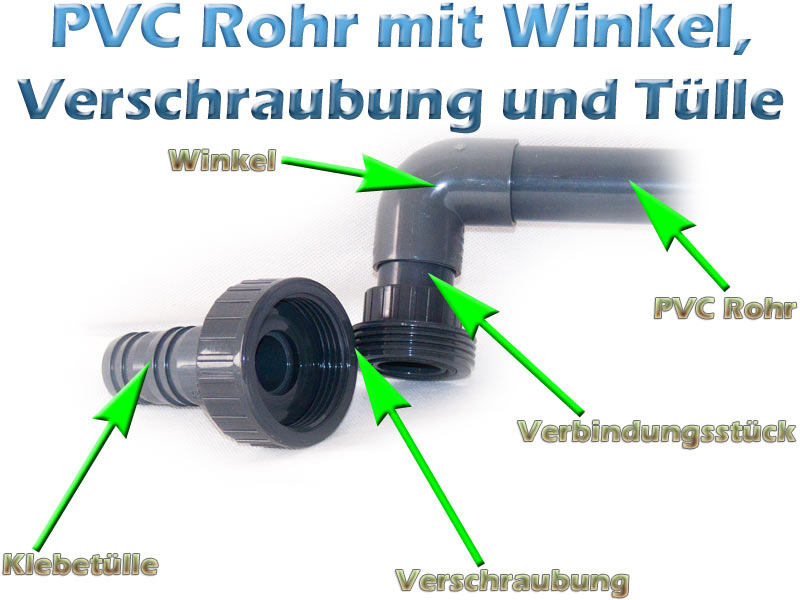

In diesem Beispiel haben wir an einer Seite des Rohres einen Winkel angeklebt. Die Verschraubung haben wir dann mit Hilfe eines Verbindungsstücks in den Winkel eingeklebt. In die Verschraubung haben wir dann eine Klebetülle als Schlauchanschluss eingeklebt. Das praktische daran ist, dass wir durch die bewegliche Überwurfmutter der Verschraubung, den langen Schlauch verwindungsfrei anschrauben und wieder entfernen können. Natürlich kann man die Verschraubung auch als erstes auf das Rohr Kleben dann klebt man den Winkel mit dem Verbindungsstück in die Verschraubung. Zum Schluss wird die Klebetülle in den Winkel geklebt. Somit könnten wir den Schlauchanschluss um 360 Grad drehen. Die Möglichkeiten sind fast unbegrenzt.

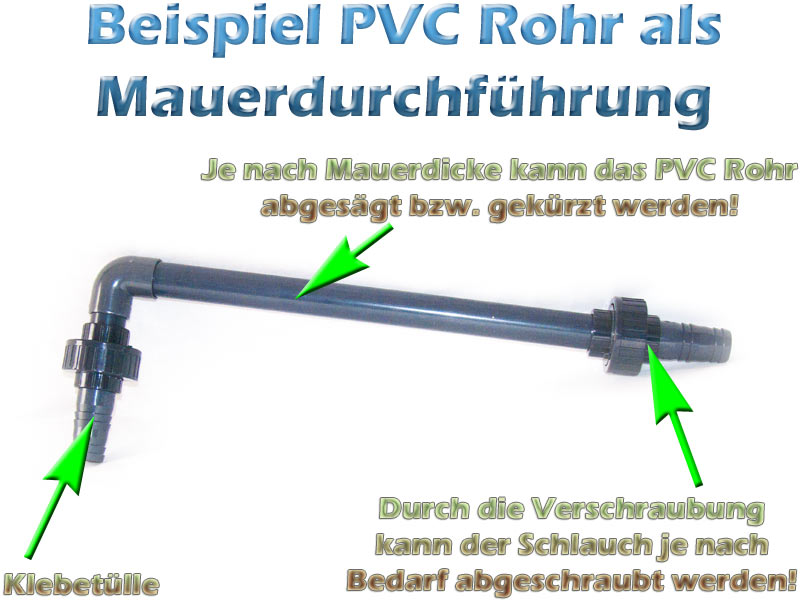

Hier sehen Sie die Mauerdurchführung nochmals mit abgewinkeltem Schlauchanschluss. Das Gewinde der Verschraubung ist sehr leichtgängig und massiv. Um die Verschraubung fest zu ziehen, braucht man auch kein Werkzeug. Allein durch die Hände, kann man die Verschraubung am Rohr so fest andrehen, dass die Verbindung dicht ist. Das haben wir unter anderem auch der O-Ring Dichtung, in der Planrille der Verschraubung zu verdanken.
In diesem Beispiel haben wir einen PVC Winkel direkt an ein Rohr geklebt. Bei den Rohren ist immer der Aussendurchmesser funktionsrelevant. Der Winkel muss dann ebenfalls den gleichen Innendurchmesser haben, wie das Rohr den Aussendurchmesser. Wenn man aber mit einer Reduzierung arbeitet, kann man auch einen grösseren Winkel an ein kleineres Rohr kleben. In den Winkel wurde dann eine Klebetülle für Schlauch eingeklebt. Somit können wir einen Schlauch, an ein Rohr mit Winkel anschliessen.

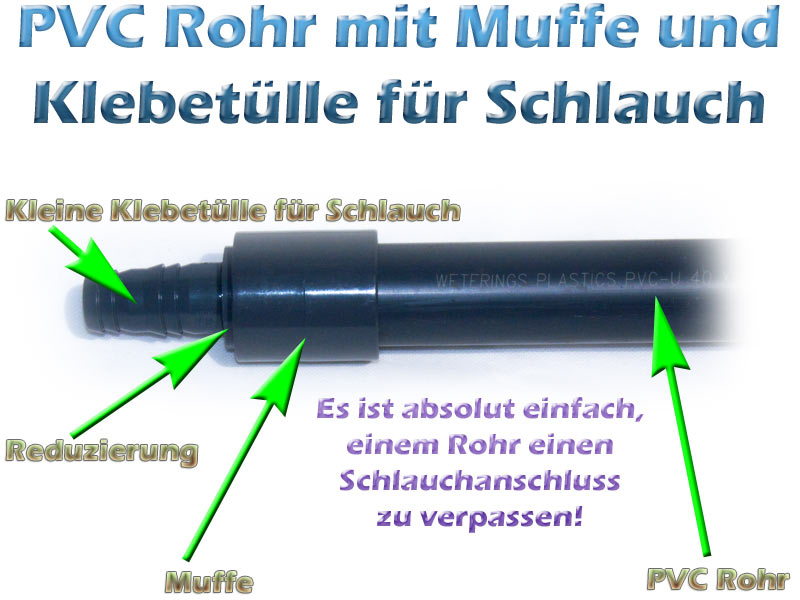

In diesem Anwendungsbeispiel haben wir eine Muffe auf das Rohr geklebt. In die linke Seite der Muffe haben wir eine Reduzierung eingeklebt. In die Reduzierung haben wir eine kleine Klebetülle eingeklebt. Somit können wir auch einen kleineren Schlauchdurchmesser an ein grösseres PVC Rohr anschliessen.

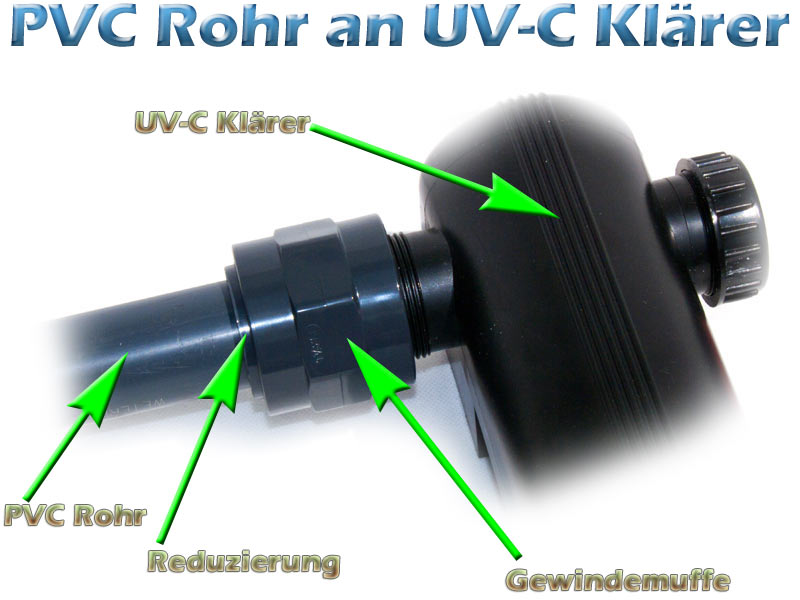

In diesem Fall haben wir eine Gewindemuffe an das Gehäuse eines UV-C Klärers geschraubt. In die Klebemuffe der Gewindemuffe, haben wir dann eine Reduzierung und ein PVC Rohr eingeklebt. Somit können Sie die UV Lampen auch mit Rohren, anstatt mit Teichschlauch anschliessen. Besser wäre aber noch, eine Verschraubung dazwischen zu setzen. Somit kann man das Rohr bequem abschrauben.

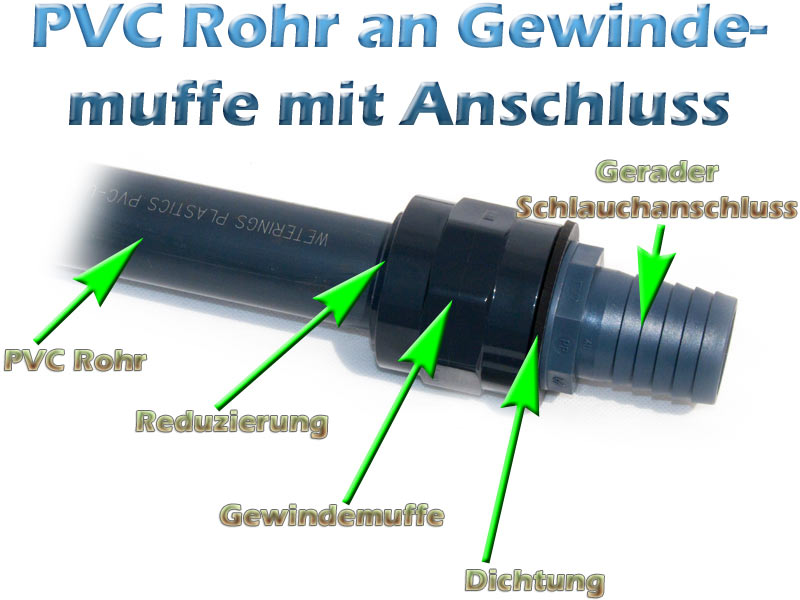

In diesem Beispiel haben wir ein Rohr, mit Hilfe einer Reduzierung, in eine Gewindemuffe geklebt. In das Gewinde der Gewindemuffe, haben wir einen geraden Schlauchanschluss mit Aussengewinde und Dichtung eingeschraubt. Die Anschlüsse für Schlauch, können Sie auch im Shop preisgünstig kaufen. Die Mutter aus PVC-U lassen Sie in so einem Fall einfach weg.

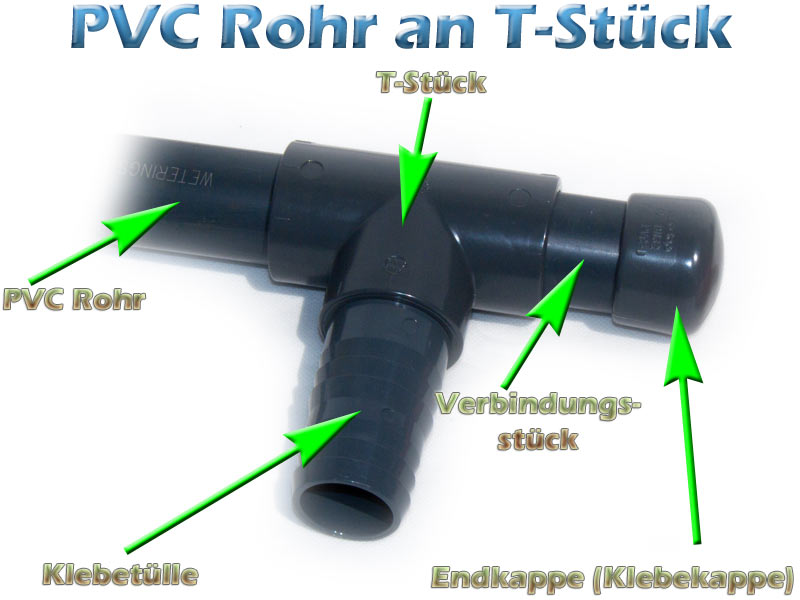

In diesem Beispiel sieht man ein T-Stück, in welches wir ein PVC Rohr eingeklebt haben. Dabei ist wichtig, dass das Rohr den gleichen Aussendurchmesser besitzt, wie der Innendurchmesser der Klebemuffe des T-Stücks. Somit kann man beide PVC Fittings, passgenau miteinander verkleben. Wenn das Rohr kleiner sein soll, kann man als Ausgleich auch die Reduzierungen nutzen.

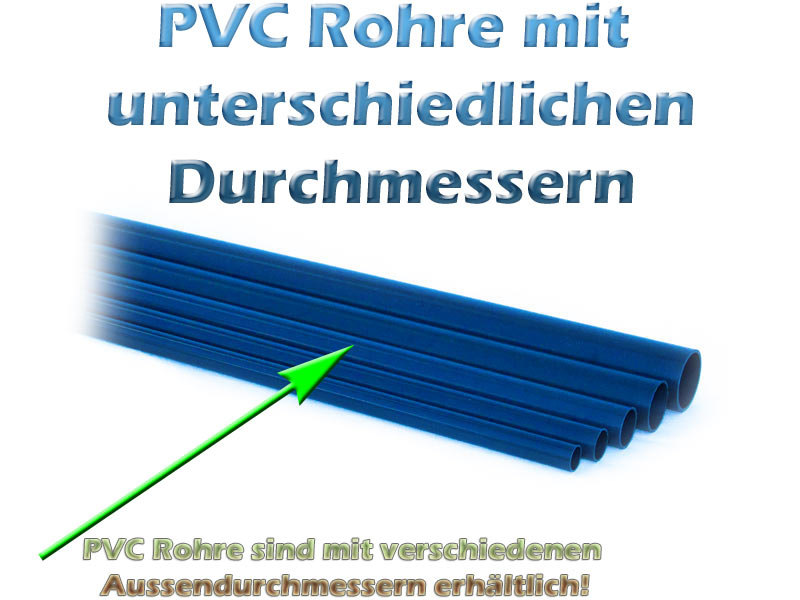

Die PVC Rohre können Sie in unterschiedlichen Durchmesser im Shop günstig kaufen. Derzeit haben wir die Rohre mit den Durchmessern (Aussendurchmesser) 20, 25, 32, 40 und 50 mm im Sortiment. Die Rohre haben dabei immer eine Länge von 1 Meter. Mehrere Rohre können Sie dann mit Hilfe der Muffen zusammensetzen.
PVC Rohre sind für den Teichbau und für Teichfilter immer sehr vorteilhaft
Oftmals möchten die Kunden die Teichtechnik wie Teichpumpen und UV Lampen nicht mit Teichschlauch anschliessen, sondern direkt mit Rohren. Das ist Dank unserer PVC Fittings auch absolut leicht möglich. Sie müssen nur wissen, wie man die Bauteile aus PVC an die Rohre ankleben kann. Bei den Rohren ist immer der Aussendurchmesser funktionsrelevant.
