Beispiele für T-Stücke aus PVC mit Bildern und Fotos

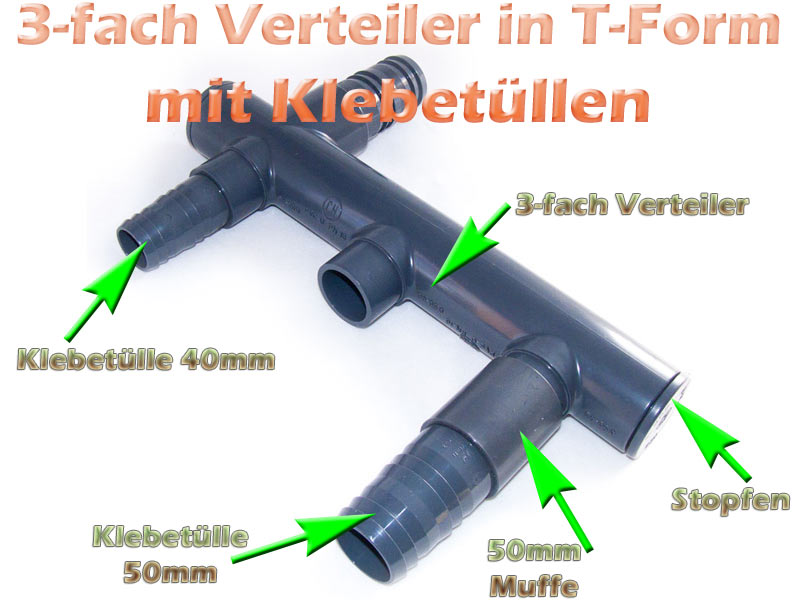

In diesem Beispiel sehen Sie eine Art T-Stück, welches auch 3-fach Verteiler genannt wird. Hierbei haben wir einen Anschluss mit vielen Gestaltungsmöglichkeiten. An den beiden Enden befinden sich Öffnungen mit 50mm Klebemuffen. Darin können wir die 50mm Stopfen einkleben. Diese sind im Lieferumfang des 3-fach Verteilers mit dabei. An einer Seite haben wir dann einen Anschluss mit 50mm Klebemuffe (50mm Innendurchmesser). Daran können wir z.B. den Teichschlauch mit Hilfe einer Klebetülle von der Teichpumpe anschliessen. An der gegenüberliegenden Seite, haben wir 3 gleich grosse Anschlüsse. Diese besitzen aussen einen Klebestutzen von 50mm und innen Klebemuffen mit 40mm Innendurchmesser. Wir können also mit Hilfe einer Muffe auch 50mm Klebetüllen einkleben. Oder aber direkt eine 40mm Klebetülle in die Klebemuffe einkleben. Wenn man noch kleinere Schlauchtüllen einkleben will, kann man auf die Reduzierungen zurückgreifen.

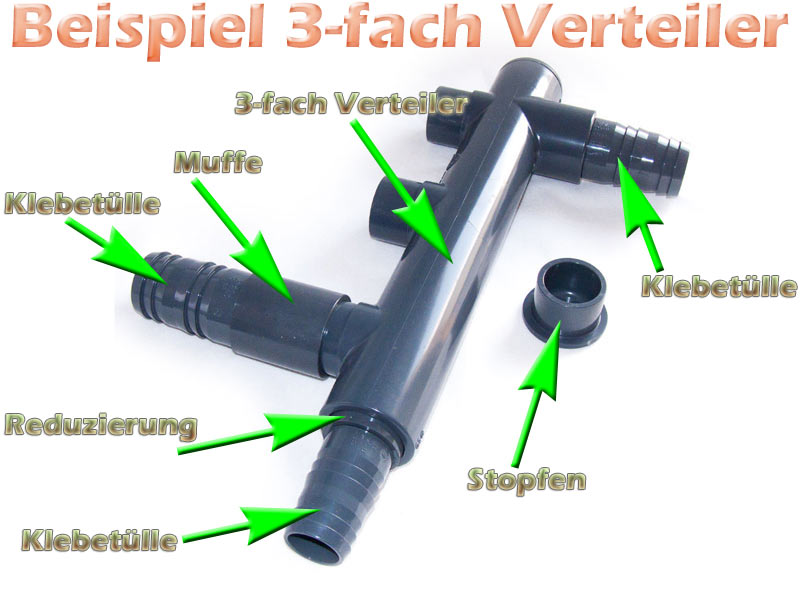

Anders als im oberen Beispiel, haben wir in diesen 3-fach Verteiler an der Stirnseite ebenfalls eine Klebetülle für Spiralschlauch befestigt. Dabei haben wir eine Reduzierung mit 50x40mm verwendet, damit die 40mm Klebetülle auch passt. Diese 3-fach Verteilung kann durchaus als spezielles T-Stück bezeichnet werden. Sie können dieses T-Stück günstig im Shop kaufen. Wozu verwenden wir den 3-fach Verteiler? Wenn wir z.B. eine Schlauchverteilung für 3 Skimmerkörbe benötigen, ist diese Verteilung aus PVC Kunststoff ideal dazu geeignet. Wir können an die 3 Anschlüsse mit 50mm Aussendurchmesser, auch direkt 50mm Zugschieber ankleben, damit wir die Skimmeraufsätze auch separat voneinander regeln können. Wir können aber auch eine Gewindemuffe mit Hilfe eines Verbindungsstücks einkleben, wenn wir diese dann mit einem Verschlussstopfen (Gewindestopfen) verschliessen wollen.

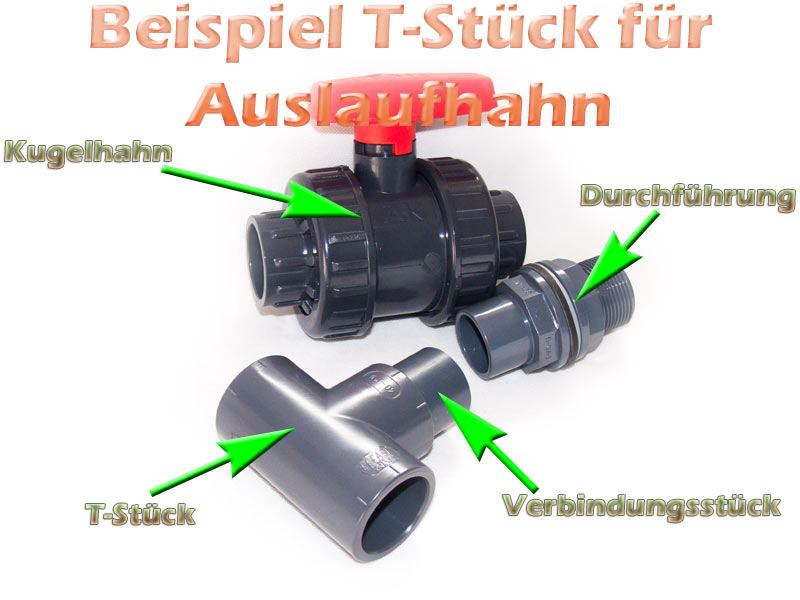

In diesem Beispiel möchten wir uns einen Auslaufhahn mit T-Stück selber bauen. Sie benötigen dazu einen Kugelhahn, eine Durchführung, ein Verbindungsstück und ein T-Stück. Achten Sie lediglich immer auf die Durchmesser der Klebemuffen und Klebestutzen. Bei der Durchführung achten wir in diesem Fall darauf, dass der Klebestutzen den gleichen Aussendurchmesser hat, wie die Klebemuffe (Innendurchmesser) des Kugelhahns.

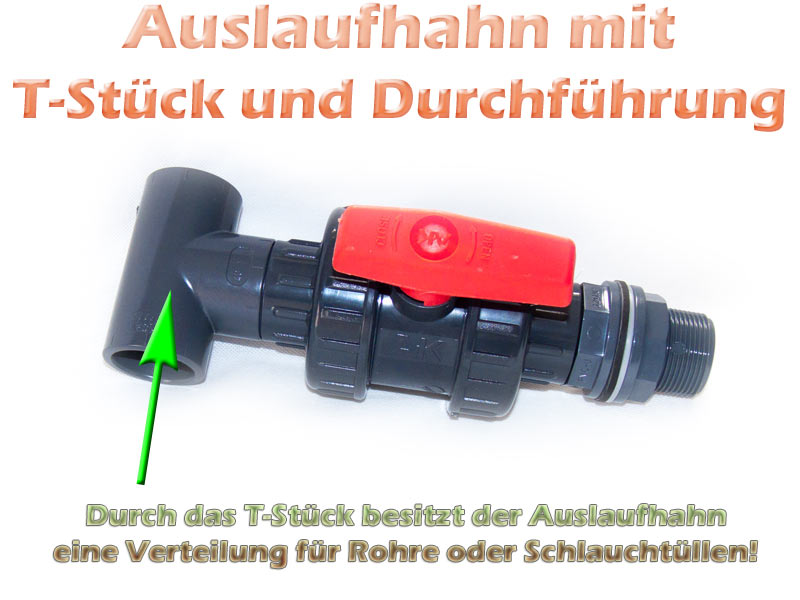

Sie sehen, dass uns die Konstruktion gelungen ist. In die Klebemuffen des Auslaufhahns, können wir jetzt Klebetüllen für Schlauch, Gewindemuffen oder PVC Rohre einkleben. Dank der stabilen und massiven Durchführung mit Dichtungen und Mutter, können wir den Auslaufhahn sicher und schnell an die Regentonne, den Teichfilter oder IBC Container anschrauben.

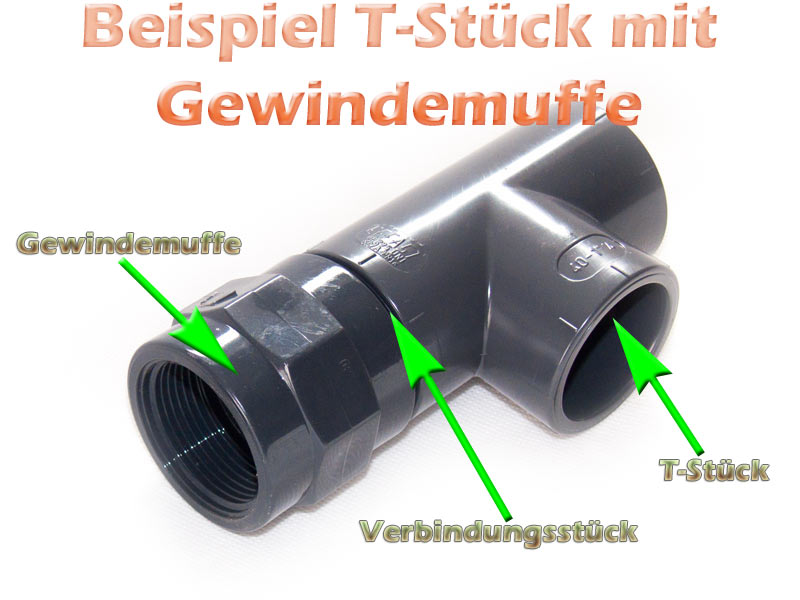

In diesem Beispiel haben wir mit Hilfe eines Verbindungsstücks eine Gewindemuffe in ein T-Stück eingeklebt. Die Gewindemuffe können wir dann entweder mit einem Verschlussstopfen zu machen, oder wir schrauben einen geraden Schlauchanschluss mit Aussengewinde in die Gewindemuffe ein. Dazu benötigen wir dann noch eine Flachdichtung oder einfach nur Teflonband zum Abdichten des Gewindes.
In diesem Beispiel haben wir mit Hilfe des T-Stücks einen Schlauchverteiler gebastelt. An die beiden Seiten haben wir grosse Klebetüllen mit 32mm eingeklebt. In den mittleren Anschluss des T-Stücks, haben wir eine kleine 20mm Klebetülle, mit Hilfe einer Reduzierung mit 32x20mm eingeklebt. Die 32mm Klebetüllen konnten wir direkt in das 32mm T-Stück einkleben, da das T-Stück ebenfalls 32mm Klebemuffen hat. Sie können in die T-Stücke also mit Hilfe von Reduzierungen, alle möglichen Klebetüllen einkleben, wenn Sie unterschiedliche Schlauchdurchmesser haben. Dieses T-Stück ist auch als Schlauchentlüftung zum Unterbinden des Rücksogs am Teichfilter geeignet. Somit sparen wir uns Rückschlagventile, welche die Pumpenleistung nur unnötig drosseln würden.

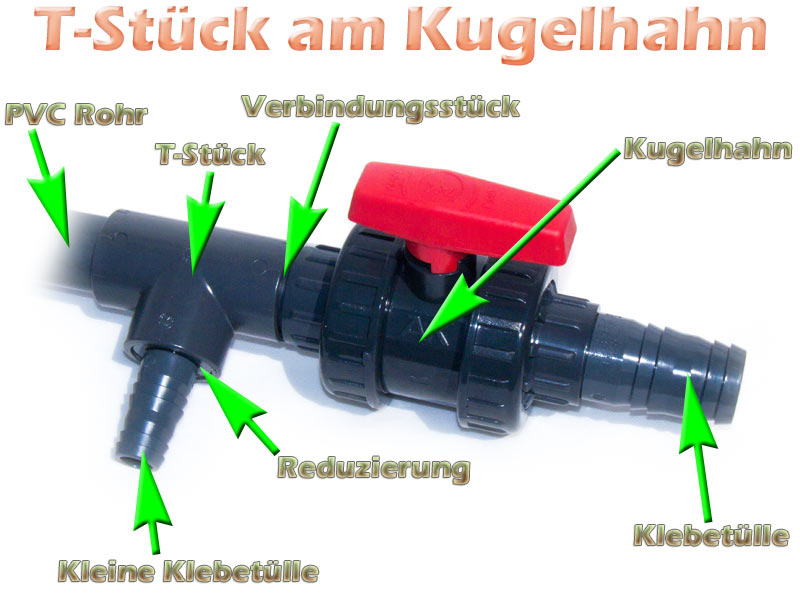

In diesem Beispiel haben wir einen 50mm Kugelhahn genommen. Darin haben wir eine 50mm Klebetülle direkt eingeklebt. Das 50mm T-Stück, haben wir mit Hilfe eines 50mm Verbindungsstücks, in die Klebemuffe des Kugelhahns eingeklebt. An der forderen Seite haben wir ein 50mm PVC Rohr, in das T-Stück eingeklebt. Seitlich haben wir eine kleinere 25mm Klebetülle, mit einer 50x25mm Reduzierung eingeklebt. Der Gestaltungsspielraum ist hierbei riesengross. Diese Beispiele zu T-Stücken sollen nur als Denkanstoss dienen, damit Sie sehen, was überhaupt alles mit den PVC Fittings möglich wäre.

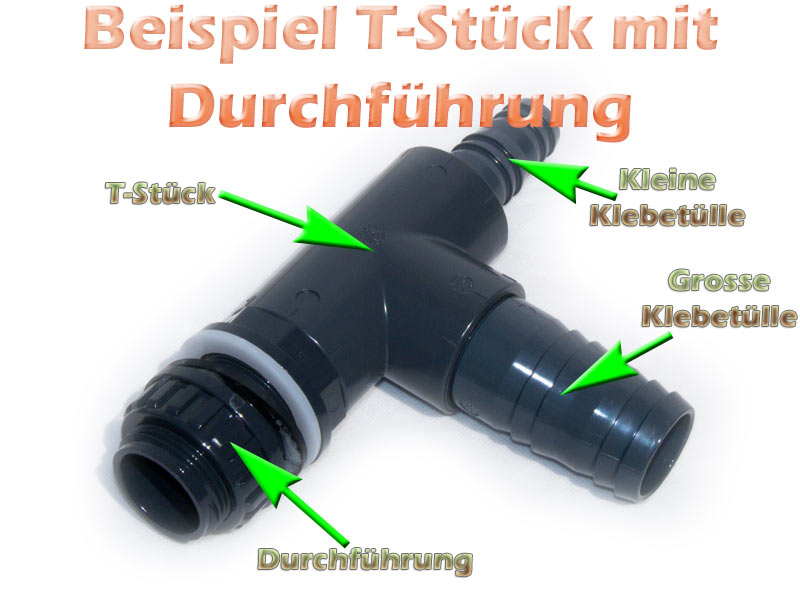

An diesem letzten Beispiel zum T-Stück aus PVC Kunststoff, haben wir eine Durchführung direkt seitlich in das T-Stück eingeklebt. In die mittlere Klebemuffe des T-Stücks, haben wir direkt eine grosse Klebetülle eingeklebt. An der gegenüberliegenden Seite der Durchführung, haben wir eine kleinere Klebetülle mit Hilfe einer Reduzierung eingeklebt.
T-Stücke sind als Verteiler im Teichbau und Teichfilterbau sehr hilfreich
Wenn es um das Verteilen oder Verbinden von Schläuchen und Rohren geht, sind die T-Stücke nicht mehr wegzudenken. Damit können wir unser Projekt im Teichfilterbau und Teichbau auf jeden Fall optimal realisieren. Da die T-Stücke immer 3 gleich grosse Klebemuffen besitzen, können wir uns die Innendurchmesser Dank der Reduzierungen, immer wieder auf unsere Schlauch- oder Rohrdurchmesser optimal anpassen. Die T-Stücke können Sie hier im Shop günstig kaufen.
