Beispiele für Verbindungsstücke mit Bildern und Fotos

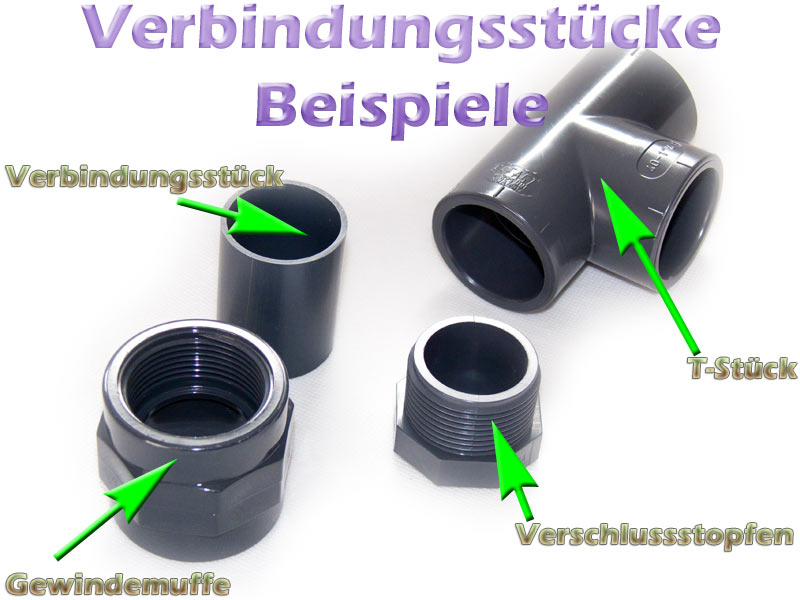

In diesem Beispiel sehen Sie ein Verbindungsstück, ein T-Stück, eine Gewindemuffe und einen Verschlussstopfen (Gewindestopfen). Das T-Stück hat z.B. eine Klebemuffe mit 32mm Innendurchmesser. Die Gewindemuffe hat an der Klebemuffe (eine Seite mit Klebemuffe und die andere mit Innengewinde!) ebenfalls 32mm Innendurchmesser. Wir möchten die Gewindemuffe aber in das T-Stück kleben. Folglich benötigen wir ein Verbindungsstück, welches dann 32mm Aussendurchmesser hat. Zuerst kleben wir das Verbindungsstück in das T-Stück ein. Dann können wir die Gewindemuffe auf das Verbindungsstück im T-Stück kleben. Fertig! Die Verbindungsstücke sind also die Verbindung zwischen 2 Klebemuffen mit funktionsrelevantem Innendurchmesser.

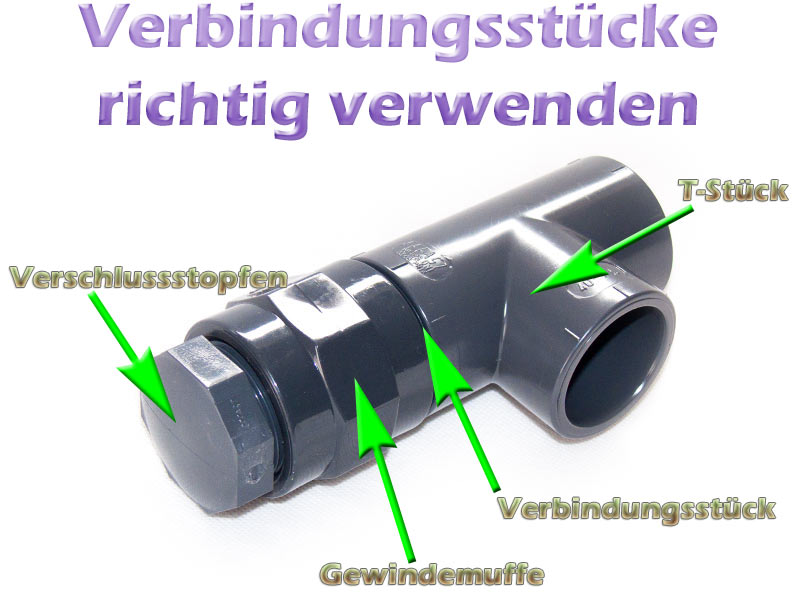

Wie Sie sehen, hat es ausgezeichnet geklappt. Die Gewindemuffe ist Dank des Verbindungsstücks fest und sicher mit dem T-Stück verklebt worden. In die Gewindemuffe haben wir als Beispiel einen Verschlussstopfen (Gewindestopfen) geschraubt. Sie können natürlich auch andere Anschlüsse mit Gewinde, in die Gewindemuffe einschrauben.

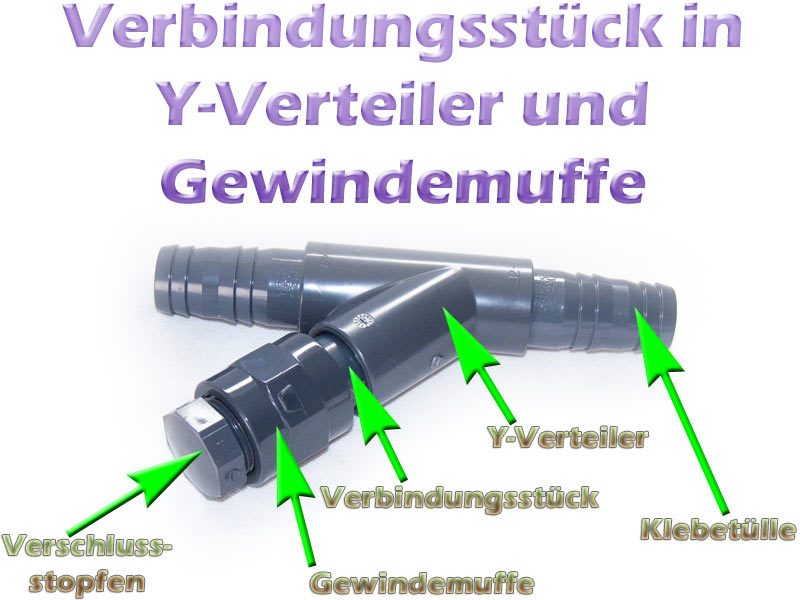

An diesem Beispiel sehen Sie, wie wir die Gewindemuffe, Dank des Verbindungsstücks, an einem Y-Verteiler befestigen konnten. In die anderen Klebemuffen des Y-Verteilers haben wir Klebetüllen eingeklebt. Zusätzlich haben wir die Gewindemuffe mit einem Verschlussstopfen zugeschraubt. Dabei sollte dann auch Teflonband oder eine Dichtung zum Einsatz kommen.

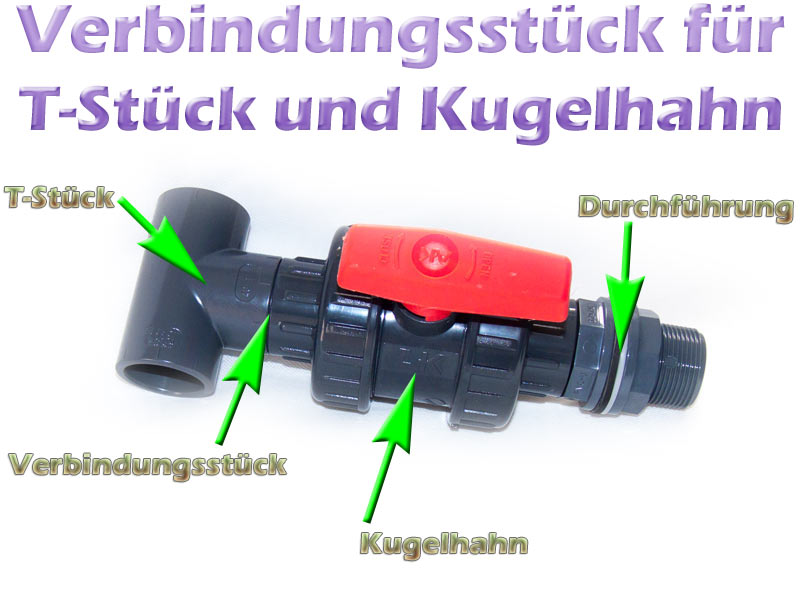

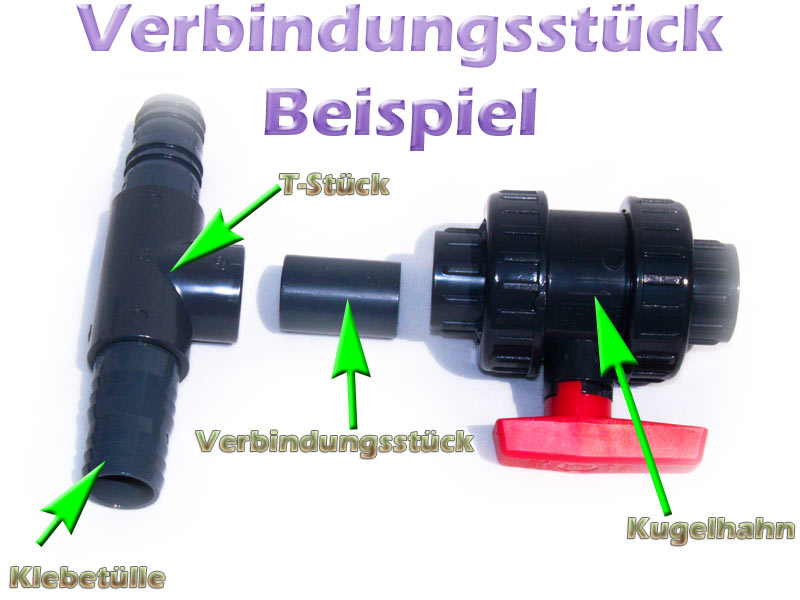

Auf diesem Beispielbild sehen Sie einen Kugelhahn, ein T-Stück, ein Verbindungsstück und eine Durchführung mit Dichtung und Mutter. Wir möchten das T-Stück in die Klebemuffe des Kugelhahns kleben. Nehmen wir an, wir haben als Beispiel einen 40mm Kugelhahn. Somit benötigen wir auch ein 40mm T-Stück. Damit wir die beiden 40mm Klebemuffen (Innendurchmesser) verbinden können, brauchen wir also ein 40mm Verbindungsstück (Aussendurchmesser). Die Durchführung besitzt bereits einen 40mm Aussendurchmesser am Klebestutzen. Somit können wir die Durchführung mit 40mm Klebestutzen, direkt in die 40mm Klebemuffe des Kugelhahns einkleben.
Sie sehen hier einen Kugelhahn mit T-Stück, welches Dank des Verbindungsstücks in die Klebemuffe des Kugelhahns eingeklebt werden konnte. Würden wir gerne ein grösseres T-Stück an den Kugelhahn kleben, können wir auch Reduzierungen auf die Verbindungsstücke kleben. Sie sehen auch, wie die Durchführung ganz genau in die Klebemuffe des Kugelhahns, eingeklebt werden konnte.

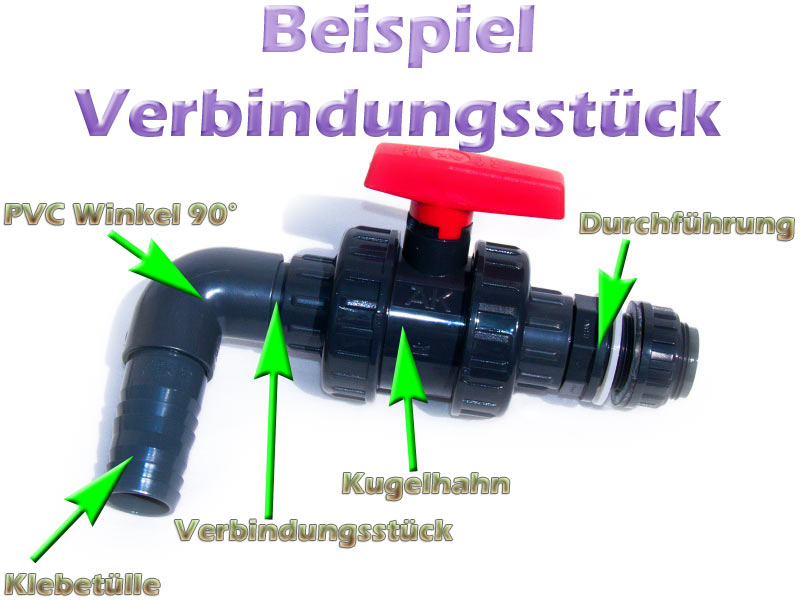

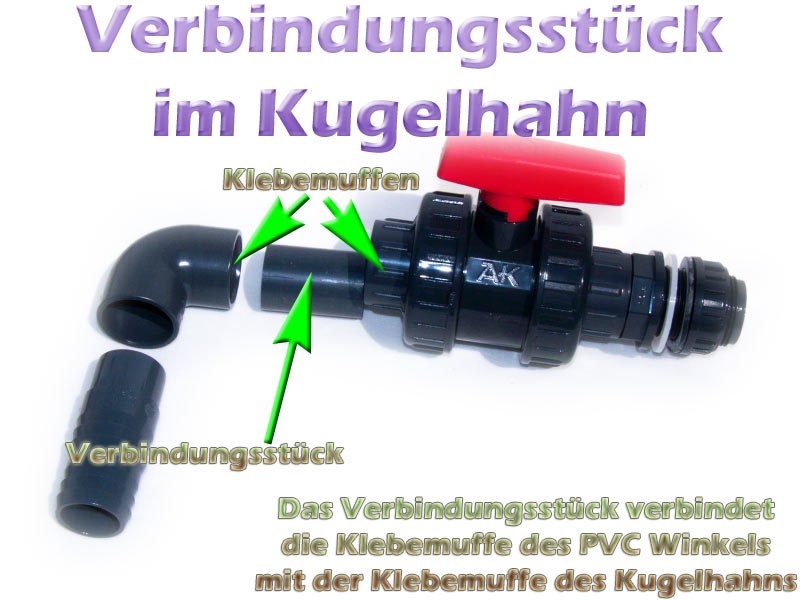

In diesem Beispiel wollen wir einen gebogenen Auslaufhahn selber bauen. Das bedeutet, dass wir an der rechten Seite eine Durchführung direkt einkleben. Somit haben wir am Kugelhahn schon mal die sichere und massive Verschraubung hergestellt. Nun müssen wir an der linken Seite einen 90 Grad Winkel einkleben. Da der Winkel und der Kugelhahn beide Klebemuffen mit Innendurchmesser besitzen, brauchen wir also auch das Verbindungsstück in jeweiliger Grösse (Aussendurchmesser gleich den beiden Innendurchmessern von Kugelhahn und Winkel). Zum Schluss können wir in den Winkel direkt eine Klebetülle für Schlauch einkleben. Dadurch können wir einen Teichschlauch an den gebogenen Auslaufhahn anschliessen und diesen mit Schlauchschellen sichern.
Auf diesem Beispielfoto sehen Sie den fertigen Auslaufhahn. Manchmal ist ein gebogener Auslaufhahn erforderlich, wenn nach vorne weg kein Platz für einen geraden Auslaufhahn ist. Durch das Verbindungsstück wird der Winkel sicher in der Klebemuffe des Kugelhahns gehalten. Für das Kleben sollten Sie aber auf jeden Fall unsere PVC Kleber und Reiniger verwenden. Das ist ein Garant dafür, dass die Klebeverbindungen später auch lange halten werden.
In diesem letzten Beispiel sehen Sie wieder ein Verbindungsstück, welches als Brücke zum Einkleben in die Muffe des Kugelhahns dient. In die beiden anderen Klebemuffen des T-Stücks, haben wir Klebetüllen für Spiralschlauch eingeklebt.

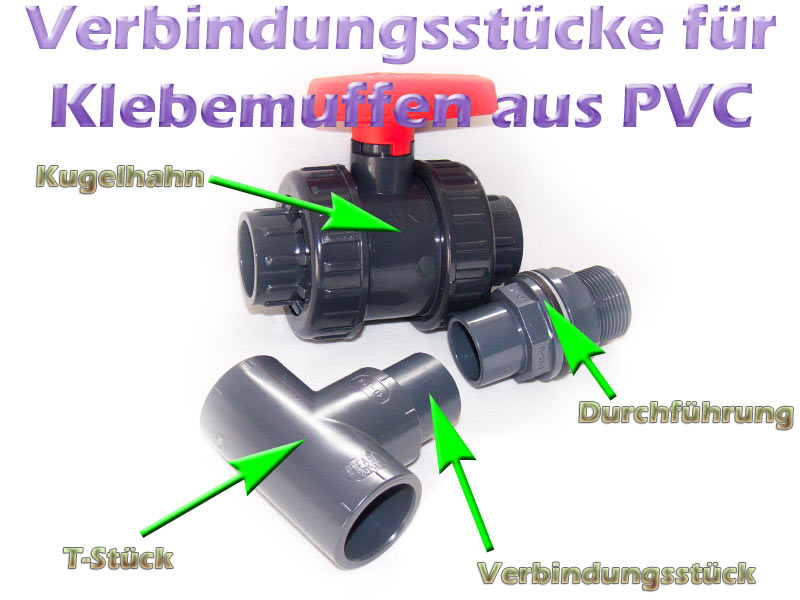

Verbindungsstücke sind die Brücke zwischen 2 gleich grossen Klebemuffen bei PVC Fittings
Sie sehen schnell und deutlich, dass die Verbindungsstücke sehr oft benötigt werden, um 2 gleich grosse Klebemuffen (Innendurchmesser) miteinander zu Verbinden. Die Verbindungsstücke können Sie mit unterschiedlichen Aussendurchmessern günstig im Shop kaufen. Wichtig ist vor allem, dass die Verbindungsstücke keine zu grosse Wandstärke haben, damit der Querschnitt nicht negativ den Durchfluss des Wassers beeinflussen kann. Das Verbindungsstück soll also keine regelrechte "Walze" sein, sondern wie ein Stück Rohr aussehen, damit ein optimaler Durchfluss erhalten bleibt.
