Anwendungsbeispiele von Verschlussstopfen mit Fotos und Bildern

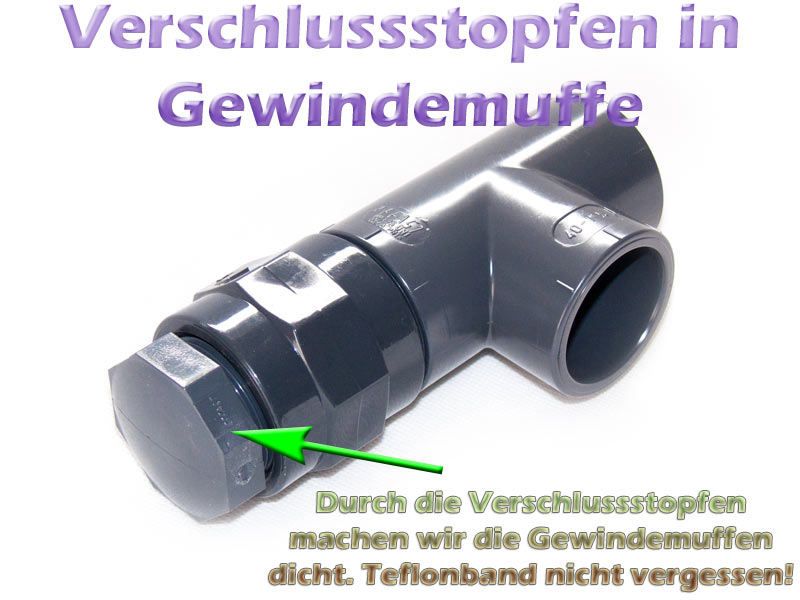

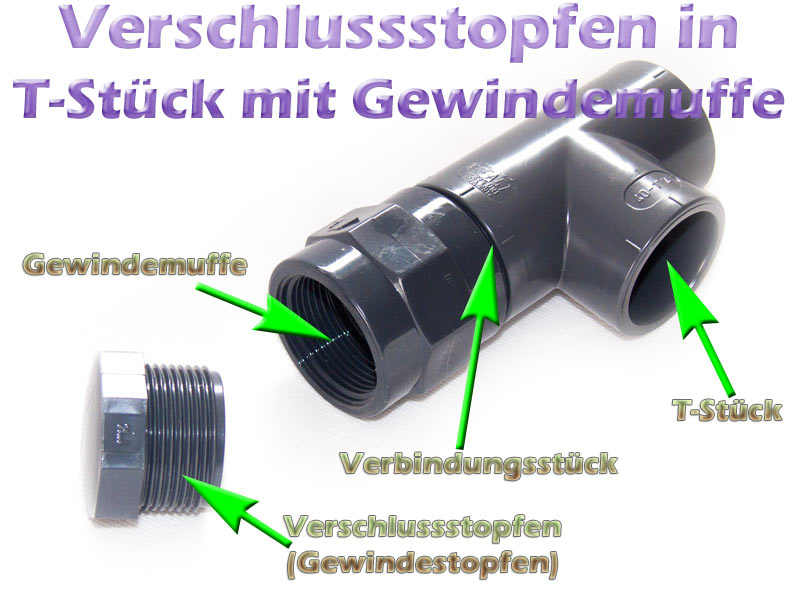

In diesem Beispiel sehen Sie ein T-Stück mit Gewindemuffe und Verbindungsstück, in welches wir einen Verschlussstopfen schrauben wollen. Vergessen Sie aber vorher nicht eine Dichtung oder Teflonband zum Abdichten zu verwenden.
Wenn die Gewinde gleich gross sind, können wir die Verschlussstopfen ausgezeichnet an Gewindemuffen verwenden. Aber auch an allen anderen Innengewinden, können wir die Verschlussstopfen ausgezeichnet verwenden. Im Shop können Sie eine Auswahl an Verschlussstopfen günstig kaufen. Die Verschlussstopfen werden übrigens auch als Gewindestopfen bezeichnet. Die meisten Gewinde für Verschlussstopfen in der Teichtechnik haben dabei Zollgewinde, welche z.B. als G 1 Zoll Gewinde bezeichnet werden.

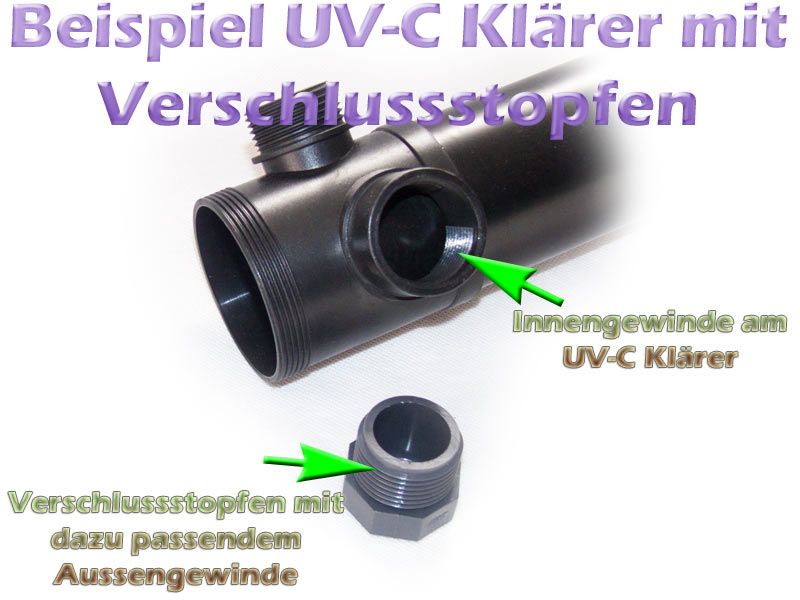

In diesem Beispiel zum Verschlussstopfen, haben wir ein Innengewinde am UV-C Klärer. Dieses Gewinde möchten wir ebenfalls mit dem Verschlussstopfen oder Gewindestopfen verschliessen. Teflonband hilft uns dabei. Messen Sie einfach den Innendurchmesser in Millimeter, um das richtige Zollgewinde für die Verschlussstopfen ermitteln zu können.

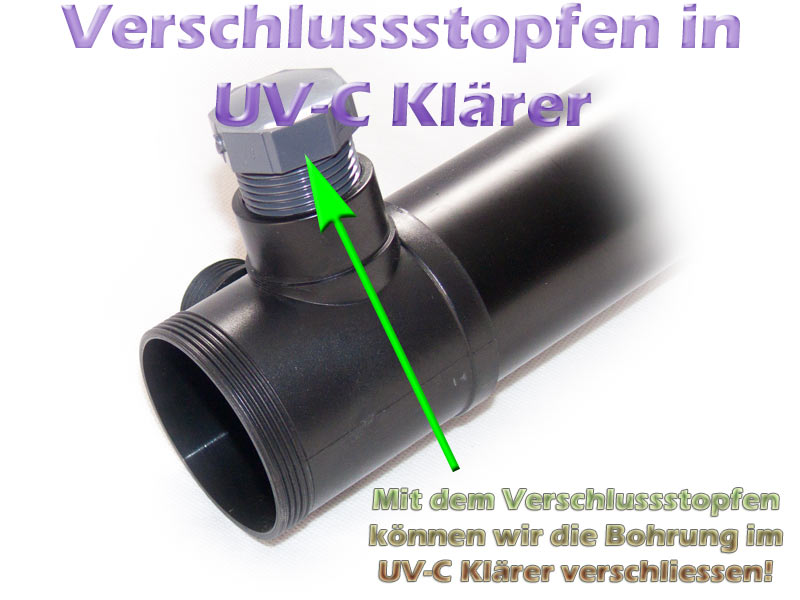

Wie Sie sehen, passt die Gewindegrösse des Verschlussstopfens auf diesem Beispielfoto ideal zum Gewinde des UV-C Klärers. In diesem Bild sehen Sie das Gehäuse des Söll 24V 36W UVC Wasserklärers.

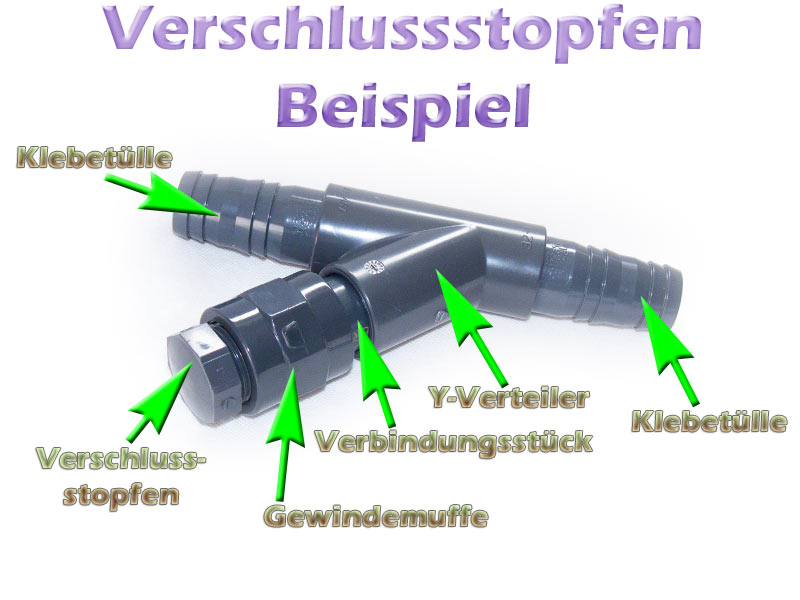

In diesem Beispielfoto sieht man einen Y-Verteiler, an welchen wir 2 Klebetüllen für Teichschlauch eingeklebt haben. Den seitlichen Ausgang am Y-Verteiler, möchten wir verschliessbar machen. Also kleben wir mit Hilfe eines Verbindungsstücks, eine Gewindemuffe mit Zollgewinde ein. In die Gewindemuffe können wir nun den Verschlussstopfen einschrauben. Somit können wir z.B. einen geraden Anschluss für Schlauch einschrauben und nach der Verwendung, den Schlauchanschluss wieder abschrauben und das Gewinde mit dem Verschlussstopfen wieder verschliessen.

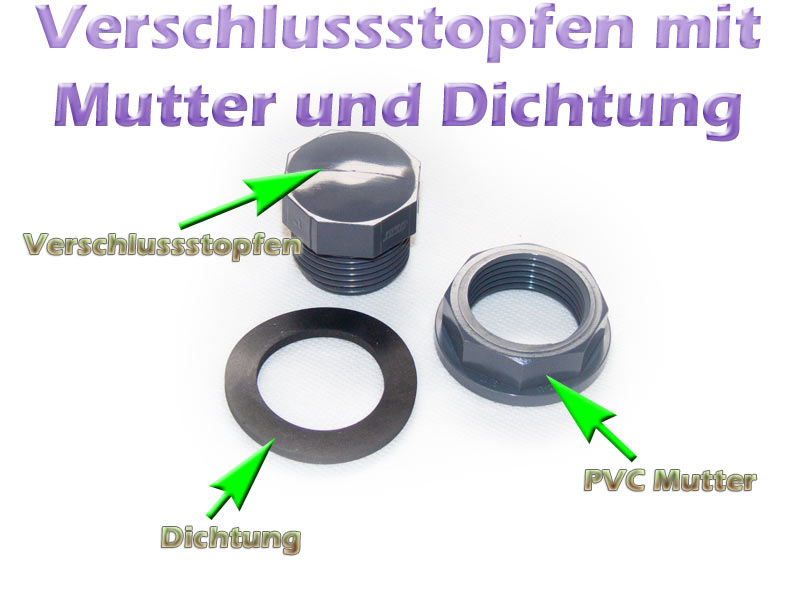

Damit wir eine Bohrung in der Regentonne verschliessen können, haben wir einen Verschlussstopfen, eine PVC-U Mutter und eine Dichtung verwendet. Diese 3 Teile verbinden wir miteinander, durch die zu verschliessende Bohrung in der Regentonne.

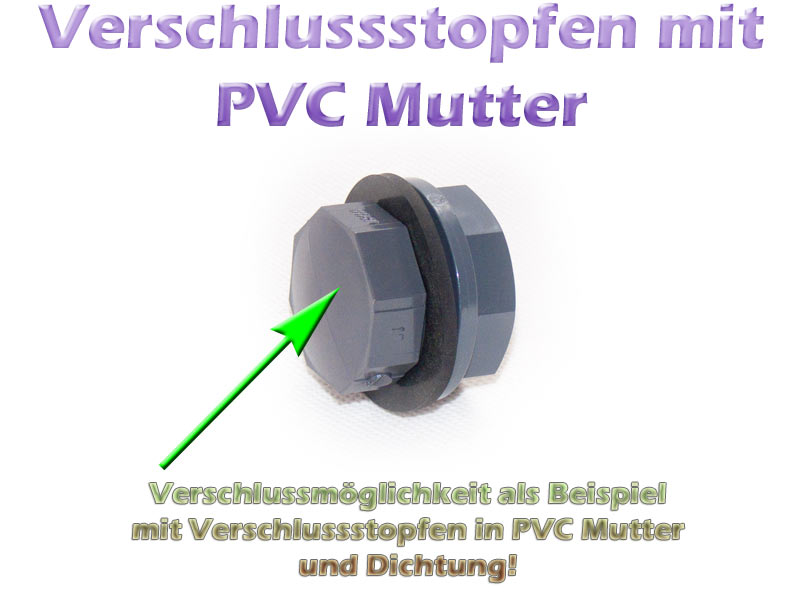

Hier sehen Sie, wie die Mutter und die Dichtung an den Verschlussstopfen angeschraubt wird. Die Mutter befindet sich dabei in der Regentonne. Die Dichtung mit dem Verschlussstopfen befindet sich ausserhalb. Wer möchte, kann auf dem Aussengewinde des Verschlussstopfens, noch zusätzlich Teflonband zum Abdichten verwenden.

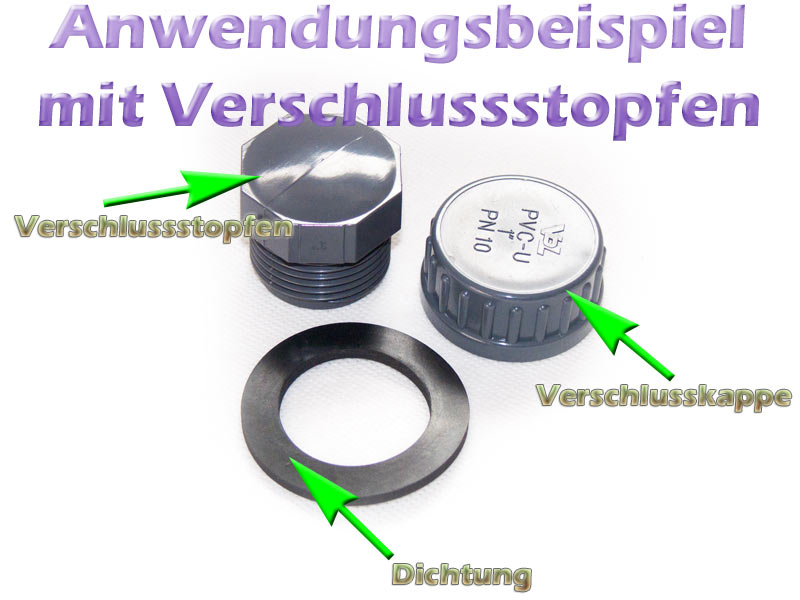

Die gleiche Vorgehensweise wie im Beispiel zuvor, können wir statt der Mutter auch mit der Verschlusskappe machen. Dabei ist es egal, ob die Verschlusskappe oder der Verschlussstopfen ausserhalb oder innerhalb der Regentonne liegt. Die Dichtung bringen wir dann ausserhalb der Regentonne an.

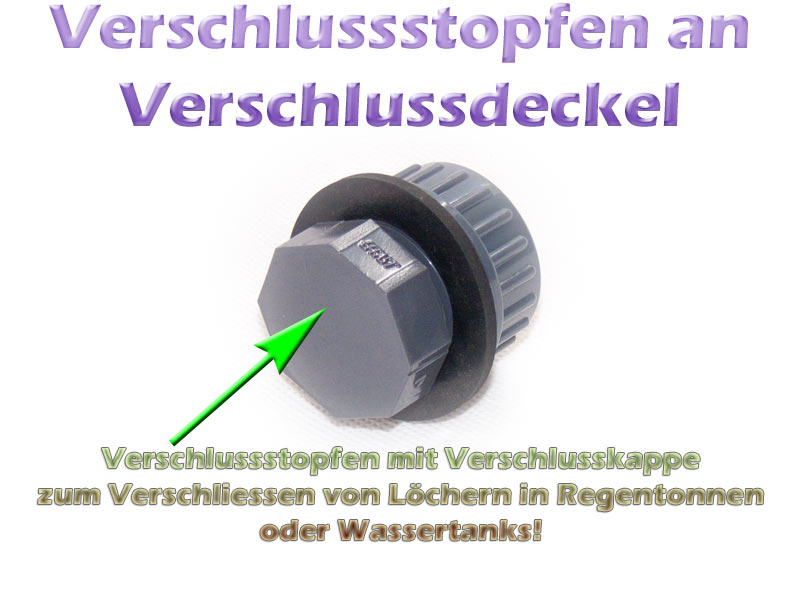

Mit dieser Konstruktion aus Verschlussstopfen, Verschlusskappe und Dichtung, können wir die Löcher an Regentonnen, IBC Containern oder allen anderen Wassertanks, ideal verschliessen. Sie müssen nur darauf achten, den richtigen Durchmesser des Gewindes zu verwenden. Also der Durchmesser des Zollgewindes, der dem Durchmesser der falsch gesetzten Bohrung in der Regentonne, am nächsten kommt.

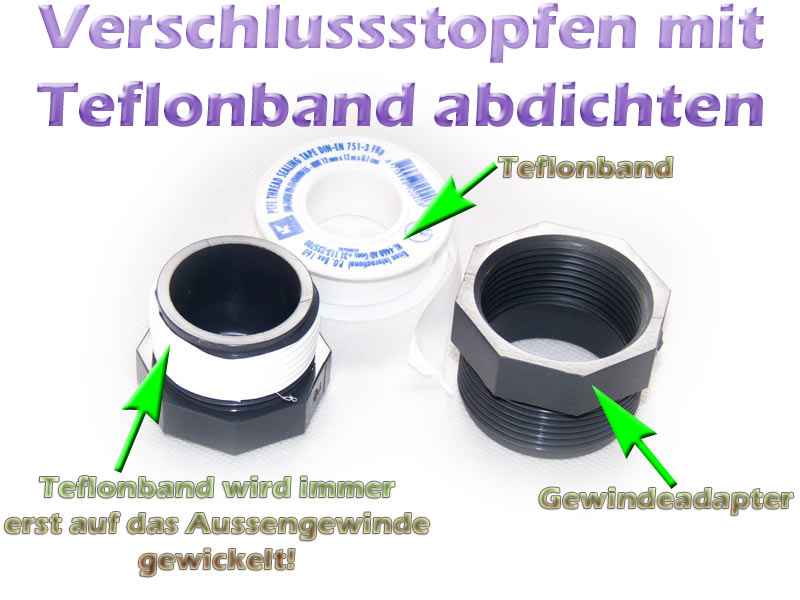

So wird der Verschlussstopfen mit Teflonband abgedichtet. Sie wickeln das Teflonband immer erst auf das Aussengewinde des Verschlussstopfens. Dann schrauben Sie den Verschlussstopfen vorsichtig in das jeweilige Innengewinde. In diesem Beispiel haben wir einen Gewindeadapter als Gegenstück gewählt. Mit der Zeit bekommt man ein Gefühl dafür, wie oft man das Teflonband um das Gewinde wickeln muss, damit der Verschlussstopfen nicht zu leicht und nicht zu streng in das Gewinde passt.

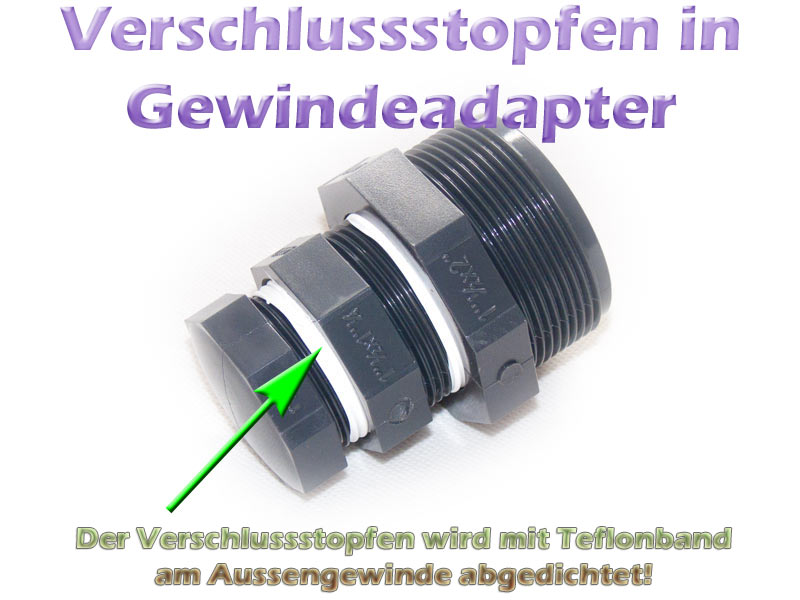

In diesem Beispiel haben wir einen Verschlussstopfen in einen kleinen Gewindeadapter geschraubt. Den kleinen Gewindeadapter haben wir zusätzlich in einen grösseren Gewindeadapter geschraubt. Wir müssen dabei aber beide Aussengewinde mit Teflonband abdichten. Somit können wir uns fast jedes Gewinde so anpassen, dass es auf die jeweilige Teichpumpe oder den jeweiligen Anschluss für Schlauch passt.

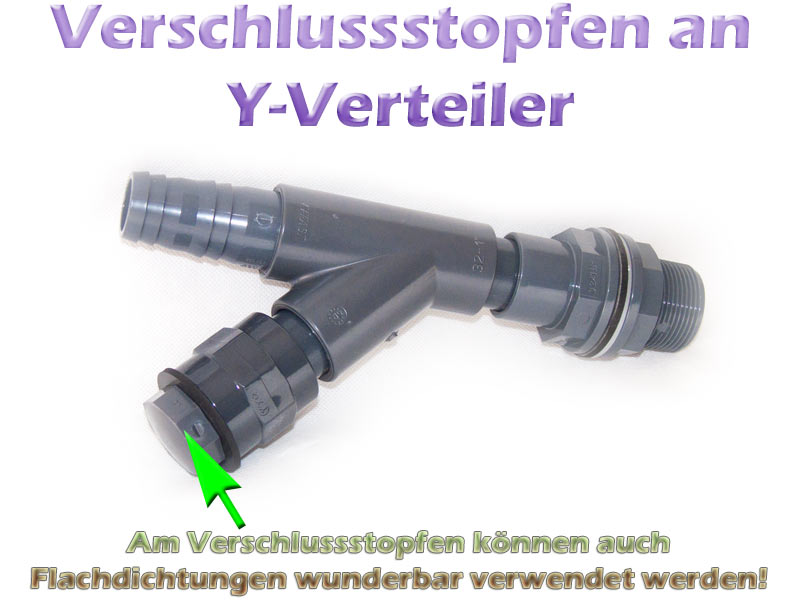

In diesem letzten Beispiel sehen Sie wieder einen Y-Verteiler. Darin haben wir mit Hilfe eines Verbindungsstücks, eine Durchführung geklebt. An der gegenüberliegenden Seite haben wir eine Klebetülle für Schlauch eingeklebt. Am seitlichen Ausgang des Y-Verteilers, haben wir mit Hilfe des Verbindungsstücks, eine Gewindemuffe eingeklebt. Hier haben wir aber eine normale Dichtung zum Abdichten des Verschlussstopfens verwendet.
Mit Verschlussstopfen können wir Zollgewinde schnell und sicher verschliessen
Am Teich gibt es immer wieder mal die Situation, dass wir eine Öffnung, welche ein Innengewinde besitzt, verschliessen möchten. Dabei sind die Verschlussstopfen mit Zollgewinde ausgezeichnet geeignet. Auch falsche Bohrungen an Regentonnen, können wir mit dem Verschlussstopfen wieder verschliessen. Der Verschlussstopfen wird auch Gewindestopfen genannt.
