Anwendungsbeispiele für Y-Verteiler aus PVC Kunststoff mit Bildern und Fotos

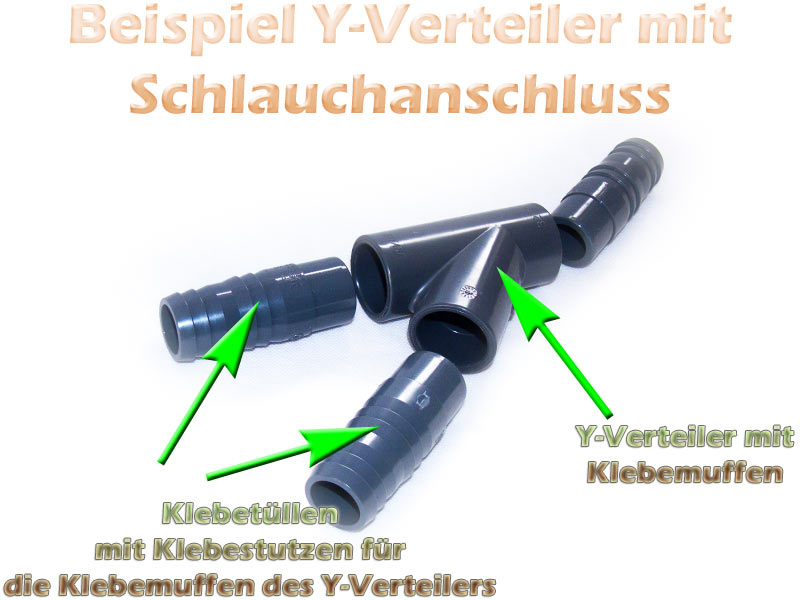

In diesem Beispiel wollen wir uns einen Schlauchverteiler, aus einem 32mm Y-Verteiler und 32mm Klebetüllen für Schlauch selber bauen. Der Y-Verteiler hat dabei 3 gleich grosse Klebemuffen mit 32mm Innendurchmesser. Die Klebetüllen für Schlauch haben einen Aussendurchmesser von 32mm am Klebestutzen. Somit passt alles optimal zusammen. Die Y-Verteiler können Sie hier im Shop günstig kaufen.

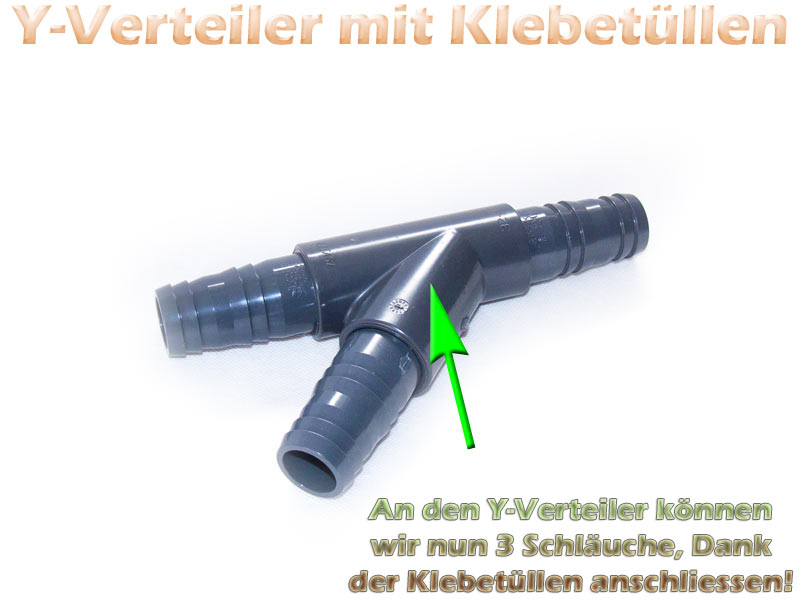

In diesem Beispiel sehen wir den Y-Verteiler mit den eingeklebten Schlauchtüllen. Wir sprechen nun von einem Schlauchverteiler. Durch die Form des Y-Verteilers, kann das Wasser strömungsoptimiert verteilt werden. Da alle Bauteile aus hochfestem PVC-U Kunststoff bestehen, haben Sie hier einen Schlauchverteiler für die Ewigkeit. Er wird bestimmt viele Teichschläuche überdauern.

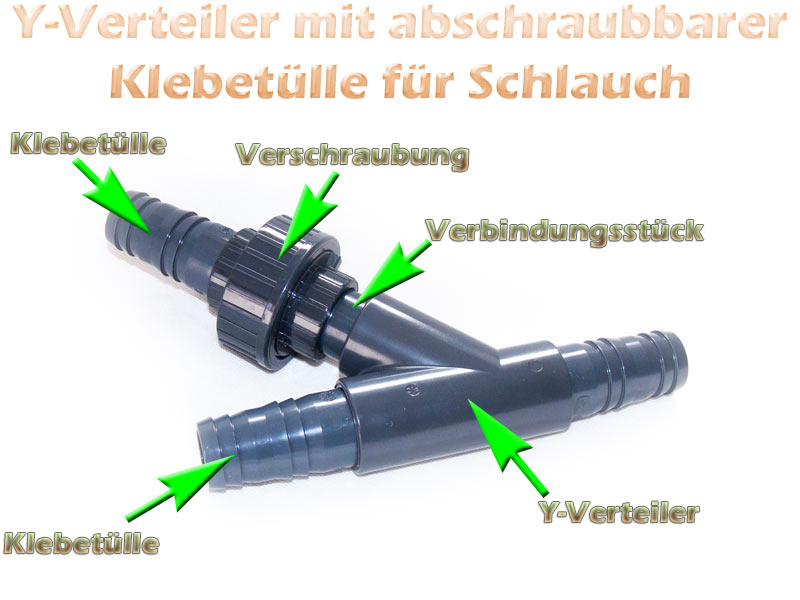

Auf diesem Beispielbild sehen Sie einen Y-Verteiler. Daran haben wir 2 Klebetüllen direkt eingeklebt. Am seitlichen Ausgang des Y-Verteilers, haben wir mit Hilfe eines Verbindungsstücks, eine Verschraubung mit Gewinde eingeklebt. In die Verschraubung haben wir ebenfalls eine Klebetülle für Schlauch eingeklebt. Wir können den daran angeschlossenen Spiralschlauch oder Gartenschlauch, daher auch abschrauben und wieder anschrauben. Da die Überwurfmuffer der Verschraubung lose ist, können wir vor allem lange Teichschläuche, verwindungsfrei am Y-Verteiler befestigen oder entfernen.

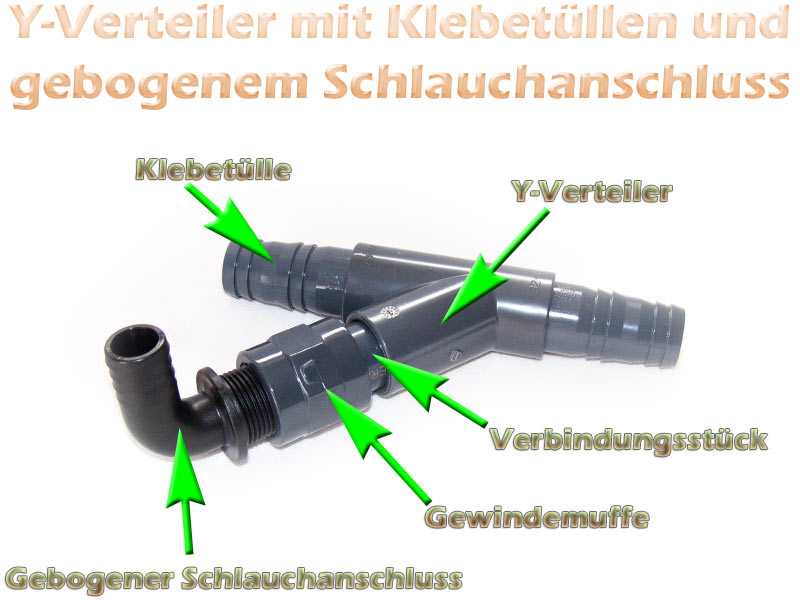

Auf diesem Beispielfoto sehen Sie einen Y-Verteiler, in den wir wieder 2 Klebetülle eingeklebt haben. Dann haben wir mit Hilfe eines Verbindungsstücks eine Gewindemuffe eingeklebt. In die Gewindemuffe können wir nun z.B. einen gebogenen Schlauchanschluss mit Aussengewinde einschrauben. Dabei sollten wir aber auch eine Dichtung verwenden.
Wenn wir den gebogenen Schlauchanschluss mit Aussengewinde nicht mehr benötigen, können wir die Gewindemuffe mit einem Verschlussstopfen (Gewindestopfen) verschliessen. Dabei können wir entweder eine Flachdichtung oder Teflonband zum Abdichten des Zollgewindes verwenden.

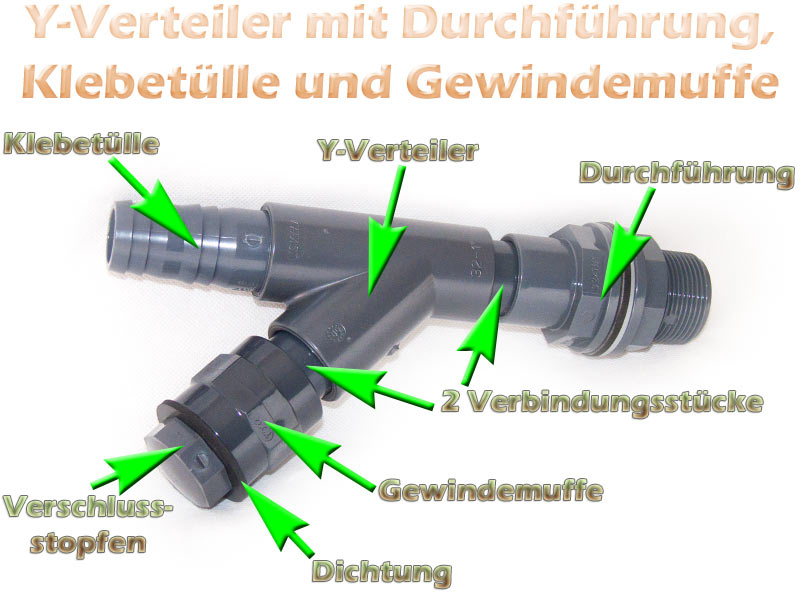

In diesem Beispiel sieht man einen Y-Verteiler, an den wir eine Durchführung geklebt haben. Dabei haben wir ein Verbindungsstück verwendet, damit wir den Innendurchmesser der Durchführung, mit dem Innendurchmesser der Klebemuffe des Y-Verteilers verkleben können. Gegenüber haben wir direkt eine Klebetülle für Schlauch eingeklebt. Seitlich haben wir eine Gewindemuffe mit Hilfe des Verbindungsstücks eingeklebt. In die Gewindemuffe haben wir einen Verschlussstopfen (Gewindestopfen) mit Dichtung geschraubt.
Y-Verteiler sind durch den 45 Grad Winkel für den Durchlauf strömungsoptimiert
Sie sehen nun, dass wir aus Y-Verteilern, eine Menge an strömungsoptimierten Konstruktionen selber bauen können. Das Wasser wird sich dabei aber auch den leichteren Weg suchen. Daher ist es empfehlenswert, an der Seite wo die Schlauchtülle liegt, einen Kugelhahn einzukleben, damit wir diesen durch leichtes Zudrehen im Querschnitt verjüngen können. Der Kugelhahn ist dabei die Drossel am Verteiler. Somit wird auch mehr Wasser durch den seitlichen Ausgang strömen. Somit können wir den Durchfluss am Y-Verteiler optimal regeln.
