Schlauchverbinder selber bauen
In dieser kurzen Bauanleitung sehen Sie, wie man einen Schlauchverbinder als PVC Kunststoff, schnell und preisgünstig selber bauen kann. Dabei können wir die PVC Fittings aus unserem Shop verwenden. Reiniger und Kleber sind ebenfalls im Shop erhältlich. Somit haben wir die Möglichkeit, den Schlauchverbinder direkt an unsere Schlauchdurchmesser anzupassen. Durch den Einsatz der PVC Fittings, steht uns eine riesen Auswahl an Möglichkeiten zur Verfügung, wie bei einem Baukasten.
- welche PVC Fittings für Schlauchverbinder?
- Schlauchverbinder Bauanleitung
- Fragen und Antworten zum Schlauchverbinder selber bauen
Wir müssen nur darauf achten, die richtigen Durchmesser zu verwenden. Die Innendurchmesser der PVC Fittings werden dabei immer als "Muffen" bezeichnet. Beim Aussendurchmesser handelt es sich dann um "Klebestutzen". Zusätzlich können Sie auch ein Video ansehen, in dem wir einen Schlauchverbinder aus PVC selber bauen. Das Verkleben der PVC Bauteile aus Kunststoff ist überhaupt nicht schwer und sehr stabil.

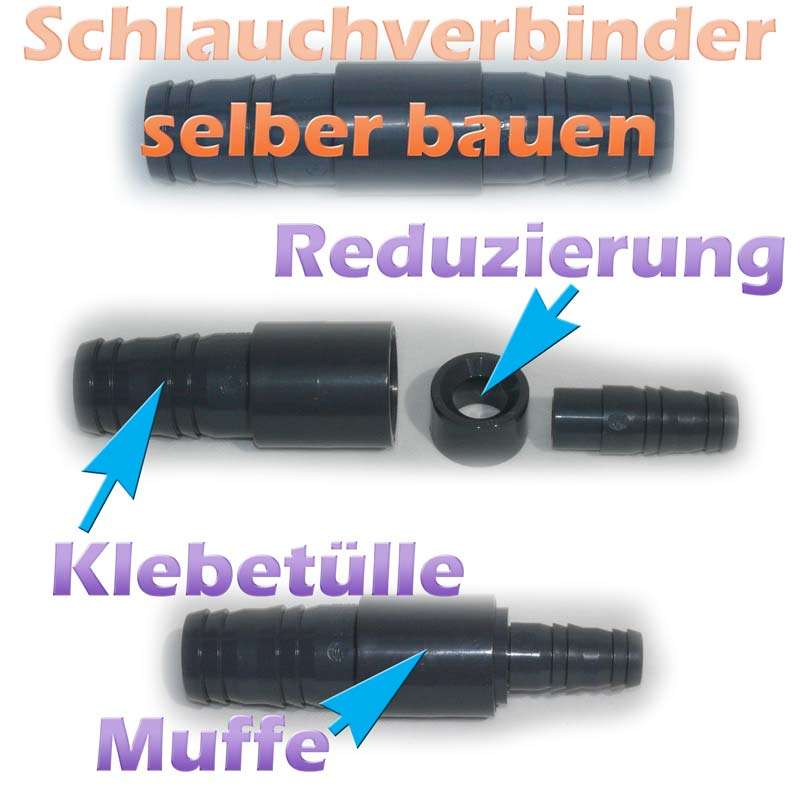

Welche PVC Fittings brauche ich für den Schlauchverbinder?
- Klebetüllen
- Muffen
- Reduzierungen (wenn 2 unterschiedlich grosse Schlauchtüllen verwendet werden)
Die Muffe ist die Verbindung zwischen den beiden Klebeschlauchtüllen. Wir verwenden hier die gerade Ausführung. Wenn man einen zerlegbaren Schlauchverbinder basteln möchte, kann man die Gewindeverschraubung als Muffe verwenden. Wer einen 90 Grad gebogenen Schlauchverbinder möchte, kann dann die PVC Bögen als Muffe benutzen.
Wir haben uns dazu entschlossen, einen Schlauchverbinder mit einer 50mm und einer 40mm Schlauchtülle selber zu bauen. Damit möchten wir später einen Schlauch mit 50mm Innendurchmesser, mit einem Schlauch mit 40mm Innendurchmesser verbinden. Der Schlauchverbinder wird in so einem Fall auch als Schlauchreduzierung oder Schlauchadapter bezeichnet.
Bauanleitung zum Schlauchverbinder
Wir nehmen also die Muffe mit 50mm Innendurchmesser an beiden Seiten. In die linke Seite kleben wir eine Klebetülle mit 50mm Klebestutzen in die Muffe ein. Für die rechte Seite brauchen wir aber eine 40mm Klebetülle. Damit diese dann später auch in die 50mm Muffe passt, nutzen wir eine Reduzierung mit 40x50mm. Diese Reduzierung kleben wir auf die 40mm Klebetülle auf. Nun haben wie eine 40mm Klebetülle mit einem 50mm Klebestutzen zur Verfügung. Nun wird diese Klebeschlauchtülle in die rechte Seite der 50mm Muffe eingeklebt. Fertig!
Es ist von Vorteil, wenn Sie die Klebestellen, immer vorher mit einem Schleifpapier etwas aufrauhen. Dann entfetten wir die Klebestellen innen und aussen mit PVC Reiniger. Der Kleber wird dann saftig in den Innendurchmesser der Muffe aufgetragen. Rundherum gut mit dem Pinsel verteilen. Dann wird der Kleber auf den Aussendurchmesser des Klebestutzens gestrichen. Sparen Sie dabei nicht mit Kleber, damit später auch alles schön dicht ist. Schieben Sie nun den Klebestutzen in die Klebemuffe und drehen Sie die beiden Bauteile axial zueinander. Somit wird der Kleber rundherum schön verteilt. Also drücken und zugleich drehen, bis die Klebetülle auf Anschlag in der Muffe sitzt. Das sollte einigermassen schnell durchgeführt werden, da der Kleber innerhalb von ein paar Sekunden anzieht. Ein Zerlegen ist dann nach ca. 30 sec nicht mehr möglich.
Wenn Sie noch spezielle Fragen zur Bauanleitung zum Schlauchverbinder selber bauen haben, können Sie diese hier über die Kommentarfunktion stellen. Diese werden wir dann ebenfalls hier beantworten.
