Laderegler 12V-24V 30A Solarix PRS 3030

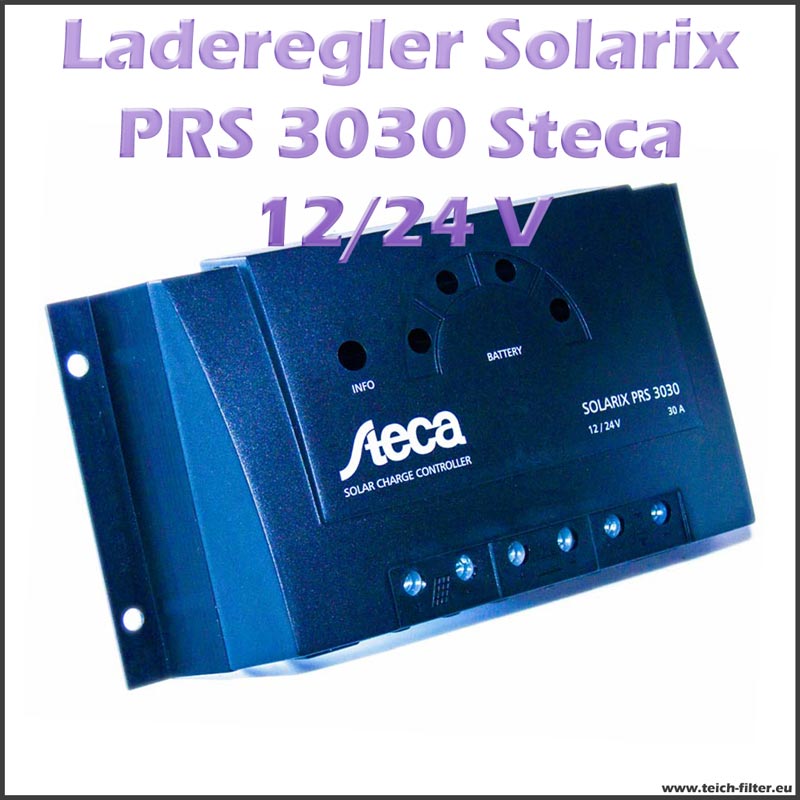

Steca Solar Laderegler 30A 12/24V Solarix PRS 3030 PWM

• Bezeichnung: Steca Laderegler Solarix PRS 3030 12/24V
• Hersteller: Steca
• Inhalt: 1 Solar Laderegler Steca Solarix PRS 3030 12-24V
• Spannung: 12V-24V (das Solarmodul muss mindestens 16-18 Volt DC Arbeitsspannung bringen, die Leerlaufspannung ist in solchen Fällen meistens bei 22 Volt DC)
• Für Stromstärken bis: 30A (das Solarmodul darf nicht mehr als 30 Ampere Ladestromstärke liefern)
• Technologie: PWM
• Für Batterie: Bleiakku und AGM (flüssig und Säure, bei AGM im Glasvlies gebunden)
• Gewicht: ca. 345 g
• Abmessungen: ca. 187x96x45mm (LxBxH)
• Schutzart: IP32 (der Laderegler muss in Innenräumen wie Gartenhaus, Garage oder Keller installiert werden)
• Anschlussklemmen: 16-25mm²
• Eigenverbrauch: <4mA
• Eigenschaften: mit LED Anzeige für Batterie Füllstand, LED Warnleuchten, mit 4 Befestigungsbohrungen, mit Verpolschutz und Überlastschutz, mit PWM Technologie (ideal für 1, 2 oder 3 monokristalline Solarmodule geeignet)
• Anwendungsbereiche: im Wohnmobil, Gartenhaus, Wohnwagen, Photovoltaik, Blei-Säure Batterien, AGM und Bleiakkus, Garten, Camping, Solar Inselanlagen, Teich, Boot
• Anschlüsse: 1 Anschluss für Solarmodule, 1 Anschluss für Solar Blei-Säure und AGM Batterien, 1 Anschluss für 12V Endverbraucher
• Für 12V Endgeräte: Solarlampen, LED Strahler, Radio, Solar Teichpumpen, 12V Teichbeleuchtung, Handy, Laptop, 12V UVC Lampen, Fernseher, Kühlschrank, Kühlbox
• Funktion: der Laderegler sorgt dafür, dass das Solarmodul die Batterie nicht überladen kann, zugleich sorgt er dafür, dass das 12V Endgerät die Solar Batterie nicht tiefentladen kann (das macht der Laderegler alles von selber automatisch)
• Hinweis zum Anschluss: an den Steca Solar Laderegler 12V-24V Solarix PRS 3030 wird zuerst immer die 12V Solar Batterie angeschlossen, als zweiter Schritt wird dann erst das 12 Volt Solarmodul angeschlossen, am 12V DC Ausgang des Ladereglers können dann die 12V Endverbraucher angeschlossen werden wo z.B. auch eine Zeitschaltuhr angeschlossen werden kann (mehr zum Anschluss von Ladereglern finden Sie auch in unseren Solar Anleitungen zur Praxis)

Solar Laderegler Steca Solarix PRS 3030 - Technisches Datenblatt und Bedienungsanleitung als Download

1. Laden Sie hier die Bedienungsanleitung für den Laderegler Solarix PRS 3030 als PDF herunter.
2. Das Technische Datenblatt zum Laderegler Solarix PRS 3030 können Sie hier herunterladen.

Technische Zeichnung zum Laderegler Solarix PRS 3030 von Steca mit den Abmessungen

Auf dieser technischen Zeichnung sehen Sie die Abmessungen des Steca Solarix PRS 3030 Solar Ladereglers.

Der Steca Solar Laderegler Solarix PRS 3030 für Bleiakkus, AGM Batterien und Blei-Säure Batterien an der Photovoltaik Anlage mit PWM Technologie.
